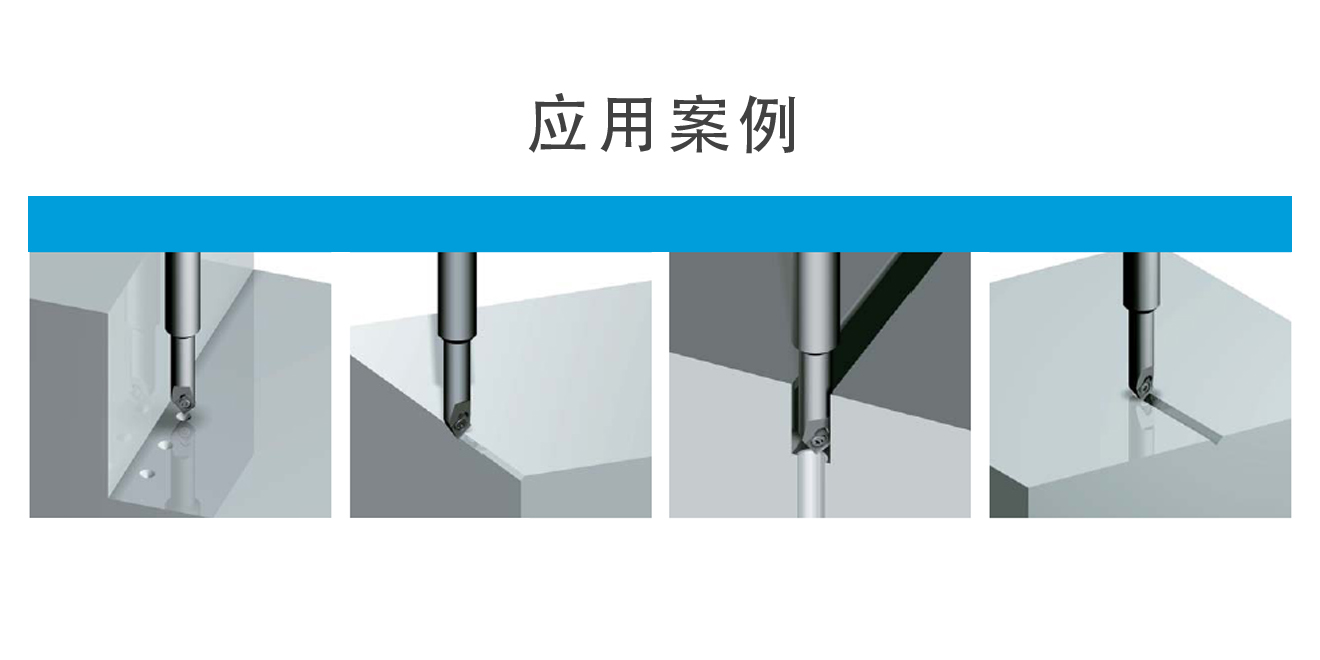

| 用途 |
|
| 特點 |
|

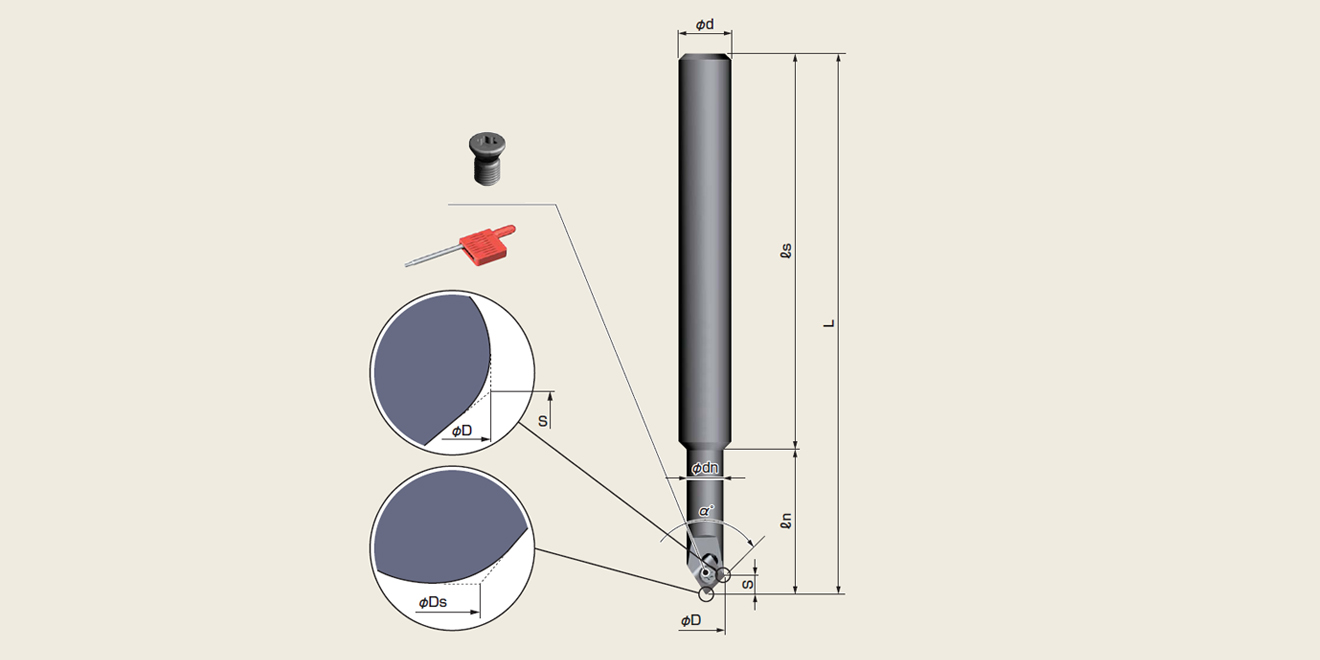

| 型號 | 刃數 | 尺寸（mm） | α° | 加工能力（mm） | Z值補償 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| φD | φDs | φd | φdn | L | ls | ln | S | 刃長X | 刃長Z | |||||
| SCN0845E | 1 | 6.0 | 0.58 | 8 | 5.6 | 82 | 60 | 22 | 2.8 | 2.7 | 2.7 | 90° | φ0.6-φ5.8 | +0.3 |
| SCN0830E | 1 | 7.3 | 0.52 | 8 | 7 | 82 | 60 | 22 | 2.0 | 3.3 | 1.9 | 120° | φ0.6-φ7.2 | +0.15 |
※標準配備不含刀片，請另外購買
※標準配備含夾緊螺釘和扳手
定位加工
| 材質 | 進刀量（fz） | 切削速度（m/min） | 旋轉數（r.p.m.） | 切削液 | 推薦刀片 |
|---|---|---|---|---|---|
| 普通鋼 | 0.02-0.03 | 60-80 | 4000 | YES |
ENGX040102 AC15N |
| 合金鋼 | 0.02-0.03 | 60-80 | 4000 | YES | |
| 淬火鋼HRC~45 | 0.01-0.02 | 60-80 | 3000 | YES | |
| 淬火鋼HRC45~65 | - | - | - | - | - |
| 不銹鋼 | 0.01-0.02 | 60-80 | 4000 | YES |
ENGX040102 AC15N |
| 鑄鐵 | 0.04-0.06 | 60-80 | 4000 | NO |
ENGX040102F ZC16N |
| 樹脂 | 0.05-0.08 | 60-80 | 4000 | YES | |
| 鋁合金 | 0.05-0.08 | 60-80 | 4000 | YES | |
| 鈦合金鎳合金 | - | - | -- | - | - |
倒角加工
| 材質 | 進刀量（fz） | 切削速度（m/min） | 旋轉數（r.p.m.） | 切削液 | 推薦刀片 |
|---|---|---|---|---|---|
| 普通鋼 | 0.07-0.1 | 60-100 | 4000 | YES |
ENGX040102 AC15N |
| 合金鋼 | 0.07-0.1 | 60-100 | 4000 | YES | |
| 淬火鋼HRC~45 | 0.07-0.1 | 60-100 | 4000 | YES | |
| 淬火鋼HRC45~65 | - | - | - | - | - |
| 不銹鋼 | 0.05-0.1 | 60-100 | 4000 | YES |
ENGX040102 AC15N |
| 鑄鐵 | 0.07-0.12 | 60-100 | 4000 | NO |
ENGX040102F ZC16N |
| 樹脂 | 0.1-0.15 | 60-100 | 4000 | YES | |
| 鋁合金 | 0.1-0.15 | 60-100 | 4000 | YES | |
| 鈦合金鎳合金 | - | - | -- | - | - |
V槽加工
| 材質 | 進刀量（fz） | 切削速度（m/min） | 旋轉數（r.p.m.） | 切削液 | 推薦刀片 |
|---|---|---|---|---|---|
| 普通鋼 | 0.05-0.07 | 60-80 | 4000 | YES |
ENGX040102 AC15N |
| 合金鋼 | 0.05-0.07 | 60-80 | 4000 | YES | |
| 淬火鋼HRC~45 | 0.03-0.05 | 60-80 | 4000 | YES | |
| 淬火鋼HRC45~65 | - | - | - | - | - |
| 不銹鋼 | 0.03-0.05 | 60-80 | 4000 | YES |
ENGX040102 AC15N |
| 鑄鐵 | 0.04-0.06 | 60-80 | 4000 | NO |
ENGX040102F ZC16N |
| 樹脂 | 0.05-0.08 | 60-80 | 4000 | YES | |
| 鋁合金 | 0.05-0.08 | 60-80 | 4000 | YES | |
| 鈦合金鎳合金 | - | - | -- | - | - |
※定位加工條件，只在操作Z軸的錐孔加工時才適用
※請根據工件形狀，夾具狀態，倒角量的大小和切刃位置來調節加工條件。倒角量大時，請盡量降低加工條件
※加工倒角時，當被削材料為SUS304等不銹鋼的情況下，請用順銑切削
適配刀片
| 圖片 | 型號 | 材質類型 | 使用角數 | 標準包裝 |
|---|---|---|---|---|
 |
ENGX040102F | ZC16N | 2 | 12pcs/盒 |
| ENGX040102 | AC15N |
※在V槽和定位加工的先端位置，由于特殊的刀片形狀，所以無法形成完全的對頂角
