| 用途 |
|
| 特點 |
|

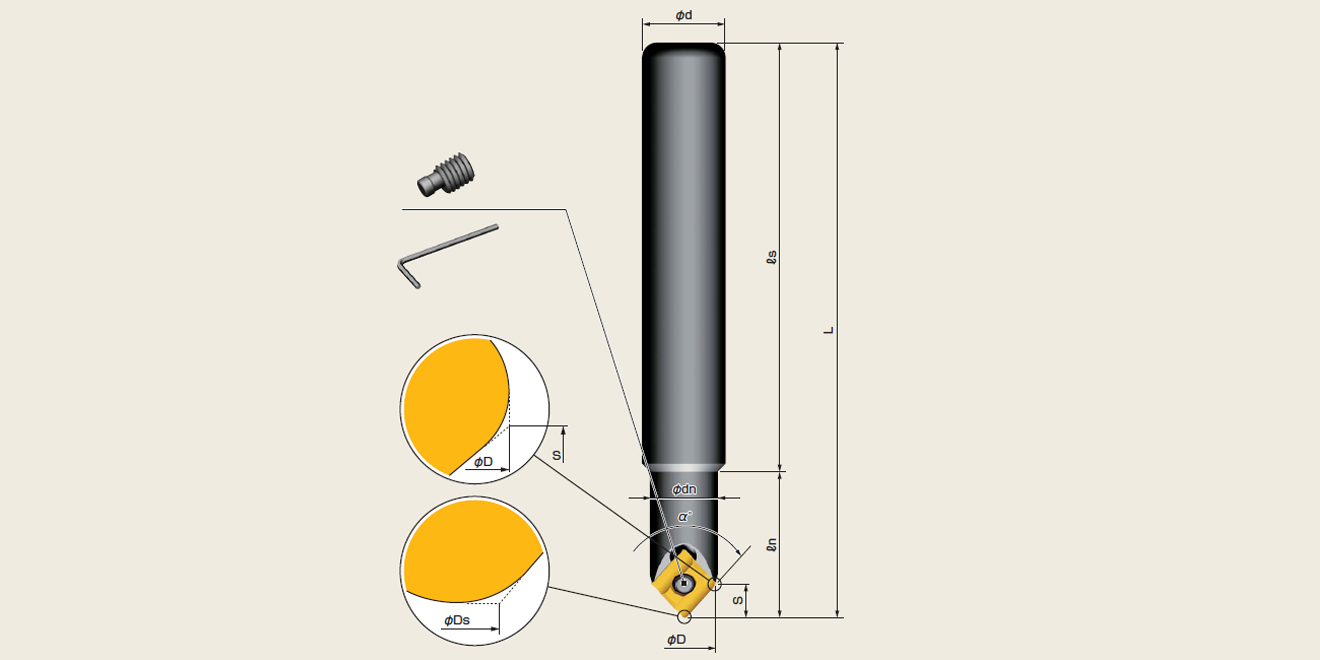

| 型號 | 刃數 | 尺寸（mm） | α° | 加工能力（mm） | Z值補償 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| φD | φDs | φd | φdn | L | ls | ln | S | 刃長X | 刃長Z | |||||
| SC1045C | 1 | 13.5 | 1.00 | 10 | 13 | 110 | 82 | 28 | 6.3 | 5.6 | 5.6 | 90° | φ2.0-φ12.5 | +0.45 |
| SC1245C | 1 | 13.5 | 1.00 | 12 | 13 | 110 | 82 | 28 | 6.3 | 5.6 | 5.6 | 90° | φ2.0-φ12.5 | +0.45 |
| SC1645C | 1 | 13.5 | 1.00 | 16 | 13 | 110 | 82 | 28 | 6.3 | 5.6 | 5.6 | 90° | φ2.0-φ12.5 | +0.45 |
| SC1645CL | 1 | 13.5 | 1.00 | 16 | 13 | 200 | 172 | 28 | 6.3 | 5.6 | 5.6 | 90° | φ2.0-φ12.5 | +0.45 |
| SC1630C | 1 | 16.2 | 1.00 | 16 | 16.5 | 110 | 82 | 28 | 4.6 | 6.7 | 4.0 | 118° | φ2.0-φ15.0 | +0.2 |
| SC1630CL | 1 | 16.2 | 1.00 | 16 | 16.5 | 200 | 172 | 28 | 4.6 | 6.7 | 4.0 | 118° | φ2.0-φ15.0 | +0.2 |
※標準配備不含刀片，請另外購買
※標準配備含夾緊螺釘和扳手

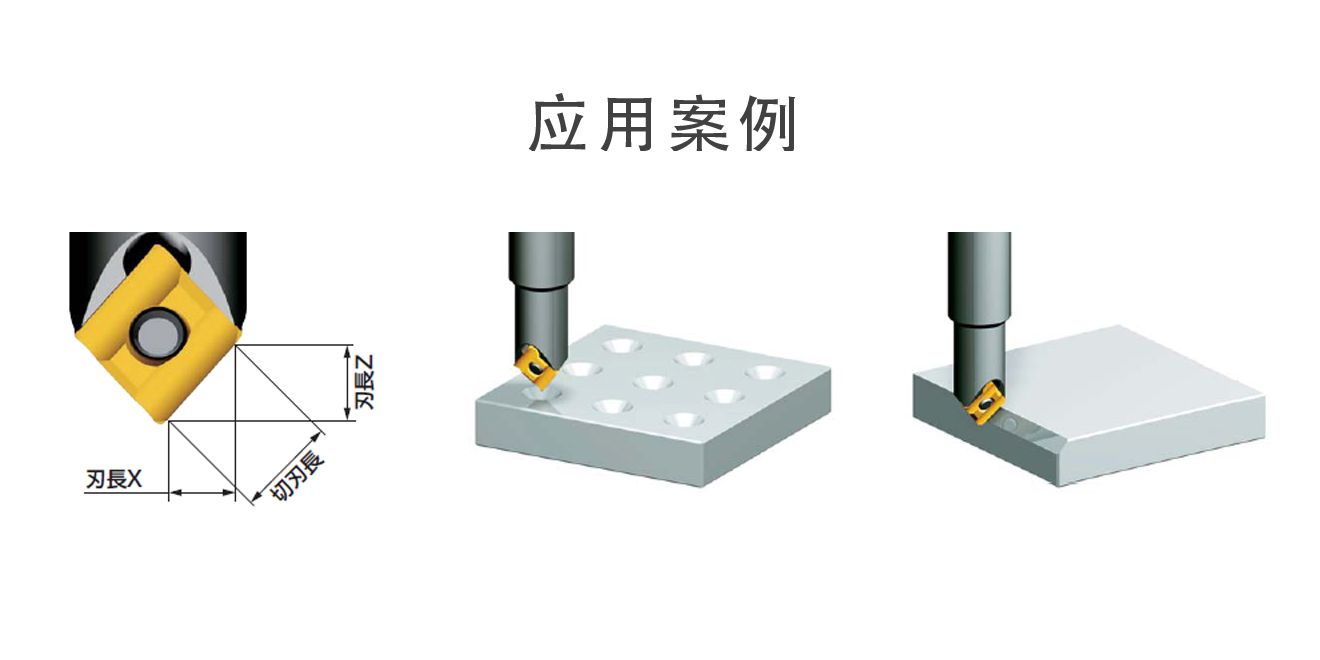

定位加工
| 材質 | 進刀量（fz） | 切削速度（m/min） | 旋轉數（r.p.m.） | 切削液 | 推薦刀片 |
|---|---|---|---|---|---|
| 普通鋼 | 0.05-0.1 | 80-120 | 2000 | YES |
C32GUX AC15D |
| 合金鋼 | 0.05-0.1 | 80-120 | 2000 | YES | |
| 淬火鋼HRC~45 | 0.05-0.1 | 80-120 | 2000 | YES | |
| 淬火鋼HRC45~65 | - | - | - | - | - |
| 不銹鋼 | 0.05-0.1 | 80-120 | 2000 | YES |
C32GUX AC15D |
| 鑄鐵 | 0.05-0.1 | 80-120 | 3000 | NO |
C32GUX NK1010 |
| 樹脂 | 0.1-0.2 | 80-120 | 4000 | YES | |
| 鋁合金 | 0.1-0.2 | 80-120 | 4000 | YES | |
| 鈦合金鎳合金 | - | - | -- | - | - |
倒角加工
| 材質 | 進刀量（fz） | 切削速度（m/min） | 旋轉數（r.p.m.） | 切削液 | 推薦刀片 |
|---|---|---|---|---|---|
| 普通鋼 | 0.07-0.1 | 60-100 | 4000 | YES |
C32GUX NK2001 |
| 合金鋼 | 0.07-0.1 | 60-100 | 4000 | YES | |
| 淬火鋼HRC~45 | 0.05-0.1 | 60-100 | 4000 | YES |
C32GUX AC15D |
| 淬火鋼HRC45~65 | - | - | - | - | - |
| 不銹鋼 | 0.05-0.1 | 60-100 | 4000 | YES |
C32GUX AC15D |
| 鑄鐵 | 0.07-0.12 | 60-100 | 4000 | NO |
C32GUX NK2001 |
| 樹脂 | 0.1-0.15 | 60-100 | 4000 | YES |
C32GUX NK1010 |
| 鋁合金 | 0.1-0.15 | 60-100 | 4000 | YES | |
| 鈦合金鎳合金 | - | - | -- | - | - |
※定位加工條件，只在操作Z軸的錐孔加工時才適用
※請根據工件形狀，夾具狀態，倒角量的大小和切刃位置來調節加工條件。倒角量大時，請盡量降低加工條件
適配刀片
| 圖片 | 型號 | 材質類型 | 使用角數 | 標準包裝 |
|---|---|---|---|---|
 |
C32GUX | NK2001 | 2 | 12pcs/盒 |
| NK1010 | ||||
| NK2020 | ||||
| NK3030 | ||||
| NK5050 | ||||
| NK6060 | ||||
| NK8080 | ||||
| AC15D | ||||
| AC25D | ||||
| HSS | ||||
| HSS TiN |
※定位加工的尖端部分因為特殊的尖端形狀而不能完全成為頂角
※安裝刀片時，由于偏心鎖的特殊方式，逆向上鎖會造成刀片的損壞和精確度不準
※交換刀片時，請務必檢查是否逆向上鎖
