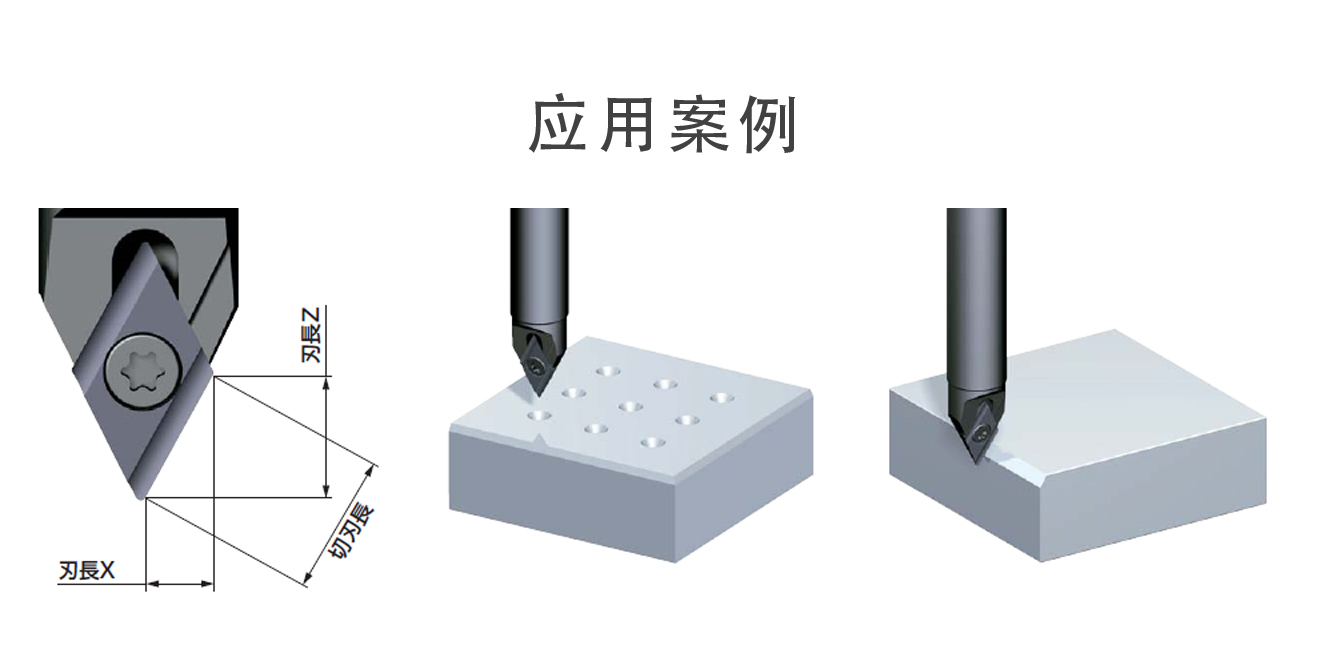

| 用途 |
|
| 特點 |
|

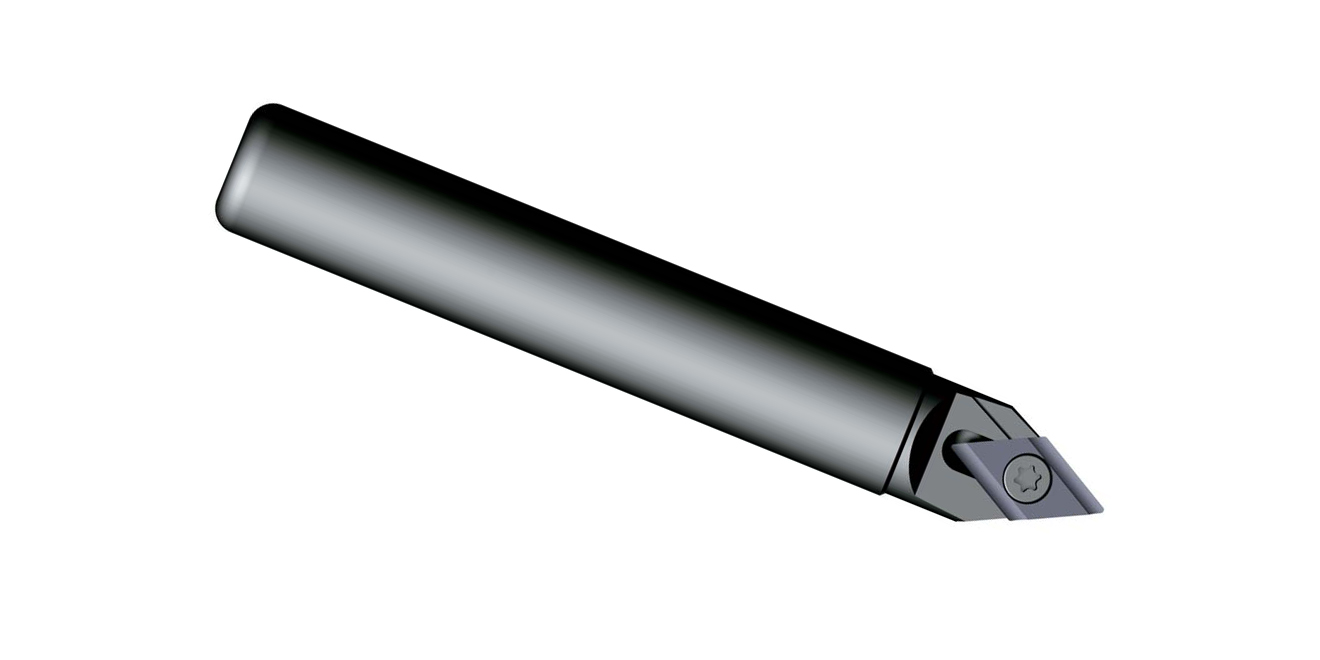

| 型號 | 刃數 | 尺寸 | α° | 加工能力 | Z值補償 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| φD | φDs | φd | φdn | L | ls | ln | S | 刃長X | 刃長Z | |||||
| SC1660DS | 1 | 11.9 | 0.97 | 16 | 15 | 110 | 85 | 25 | 9.4 | 5.3 | 9.2 | 60° | φ1.2-φ11.5 | +0.82 |
| SC1660DSL | 1 | 11.9 | 0.97 | 16 | 15 | 200 | 175 | 25 | 9.4 | 5.3 | 9.2 | 60° | φ1.2-φ11.5 | +0.82 |
※標準配備不含刀片，請另外購買
※標準配備含夾緊螺釘和扳手
定位加工
| 材質 | 進刀量 | 切削速度（m/min） | 旋轉數（r.p.m.） | 切削液 | 推薦刀片 |
|---|---|---|---|---|---|
| 普通鋼 | 0.03-0.05 | 70-120 | 3000 | YES |
DCXT11X304E AC16N |
| 合金鋼 | 0.03-0.05 | 70-120 | 3000 | YES | |
| 淬火鋼HRC~45 | 0.03-0.05 | 70-120 | 3000 | YES | |
| 淬火鋼HRC45~65 | - | - | - | - | - |
| 不銹鋼 | 0.03-0.05 | 70-120 | 3000 | YES |
DCXT11X304E AC16N |
| 鑄鐵 | 0.03-0.05 | 70-120 | 3000 | NO |
DCXT11X304F ZC16N |
| 樹脂 | 0.03-0.08 | 100-150 | 3500 | YES | |
| 鋁合金 | 0.03-0.08 | 100-150 | 3500 | YES | |
| 鈦合金鎳合金 | - | - | -- | - | - |
倒角加工
| 材質 | 進刀量 | 切削速度（m/min） | 旋轉數（r.p.m.） | 切削液 | 推薦刀片 |
|---|---|---|---|---|---|
| 普通鋼 | 0.1-0.15 | 70-120 | 3000 | YES |
DCXT11X304E AC16N |
| 合金鋼 | 0.1-0.15 | 70-120 | 3000 | YES | |
| 淬火鋼HRC~45 | 0.1-0.15 | 70-120 | 3000 | YES | |
| 淬火鋼HRC45~65 | - | - | - | - | - |
| 不銹鋼 | 0.1-0.15 | 70-120 | 3000 | YES |
DCXT11X304E AC16N |
| 鑄鐵 | 0.1-0.15 | 70-120 | 3000 | NO | |
| 樹脂 | 0.1-0.2 | 100-150 | 3500 | YES |
DCXT11X304F ZC16N |
| 鋁合金 | 0.1-0.2 | 100-150 | 3500 | YES | |
| 鈦合金鎳合金 | - | - | -- | - | - |
※定位加工條件，只在操作Z軸的錐孔加工時才適用
※請根據工件形狀，夾具狀態，倒角量的大小和切刃位置來調節加工條件。倒角量大時，請盡量降低加工條件
適配刀片
| 圖片 | 型號 | 材質類型 | 使用角數 | 標準包裝 |
|---|---|---|---|---|
 |
DCXT11X304E | AC16N | 2 | 12pcs/盒 |
| DCXT11X304F | ZC16N | |||
| AC16N |
※定位加工的尖端部分因為特殊的尖端形狀而不能完全成為頂角
