| 用途 |
|
| 特點 |
|

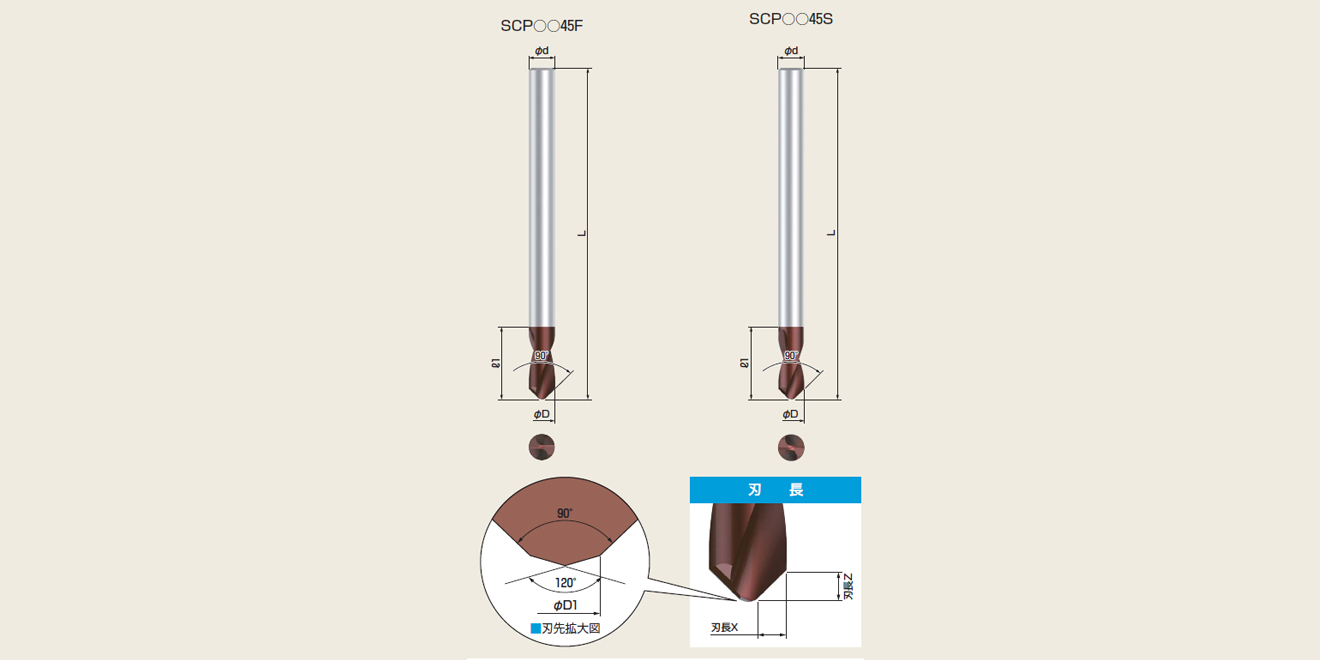

| 型號 | 刃數 | 尺寸（mm） | 涂層 | 加工能力（mm） | Z值補償 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| φD | φD1 | φd | L | L1 | 刃長X | 刃長Z | |||||
| SCP0345F | 2 | 3 | 0.75 | 3 | 50 | 8 | 1.1 | 1.1 | TiAlN氮化鋁鈦 | φ0.75-φ3.0 | +0.16 |
| SCP0445F | 2 | 4 | 1.0 | 4 | 50 | 10 | 1.5 | 1.5 | TiAlN氮化鋁鈦 | φ1.0-φ4.0 | +0.21 |
| SCP0545F | 2 | 5 | 1.25 | 5 | 50 | 13 | 1.8 | 1.8 | TiAlN氮化鋁鈦 | φ1.25-φ5.0 | +0.26 |
| SCP0645F | 2 | 6 | 1.5 | 6 | 50 | 15 | 2.2 | 2.2 | TiAlN氮化鋁鈦 | φ1.5-φ6.0 | +0.32 |
| SCP0345FL | 2 | 3 | 0.75 | 3 | 100 | 8 | 1.1 | 1.1 | TiAlN氮化鋁鈦 | φ0.75-φ3.0 | +0.16 |
| SCP0445FL | 2 | 4 | 1.0 | 4 | 100 | 10 | 1.5 | 1.5 | TiAlN氮化鋁鈦 | φ1.0-φ4.0 | +0.21 |
| SCP0545FL | 2 | 5 | 1.25 | 5 | 100 | 13 | 1.8 | 1.8 | TiAlN氮化鋁鈦 | φ1.25-φ5.0 | +0.26 |
| SCP0645FL | 2 | 6 | 1.5 | 6 | 100 | 15 | 2.2 | 2.2 | TiAlN氮化鋁鈦 | φ1.5-φ6.0 | +0.32 |
| SCP0345S | 2 | 3 | 0.75 | 3 | 50 | 8 | 1.1 | 1.1 | TiAlN氮化鋁鈦 | φ0.75-φ3.0 | +0.16 |
| SCP0445S | 2 | 4 | 1.0 | 4 | 50 | 10 | 1.5 | 1.5 | TiAlN氮化鋁鈦 | φ1.0-φ4.0 | +0.21 |
| SCP0545S | 2 | 5 | 1.25 | 5 | 50 | 13 | 1.8 | 1.8 | TiAlN氮化鋁鈦 | φ1.25-φ5.0 | +0.26 |
| SCP0645S | 2 | 6 | 1.5 | 6 | 50 | 15 | 2.2 | 2.2 | TiAlN氮化鋁鈦 | φ1.5-φ6.0 | +0.32 |
| SCP0345SL | 2 | 3 | 0.75 | 3 | 100 | 8 | 1.1 | 1.1 | TiAlN氮化鋁鈦 | φ0.75-φ3.0 | +0.16 |
| SCP0445SL | 2 | 4 | 1.0 | 4 | 100 | 10 | 1.5 | 1.5 | TiAlN氮化鋁鈦 | φ1.0-φ4.0 | +0.21 |
| SCP0545SL | 2 | 5 | 1.25 | 5 | 100 | 13 | 1.8 | 1.8 | TiAlN氮化鋁鈦 | φ1.25-φ5.0 | +0.26 |
| SCP0645SL | 2 | 6 | 1.5 | 6 | 100 | 15 | 2.2 | 2.2 | TiAlN氮化鋁鈦 | φ1.5-φ6.0 | +0.32 |
※錐孔倒角加工中的前端部分由于其特殊形狀而不能完全成為頂角
※不可再研磨

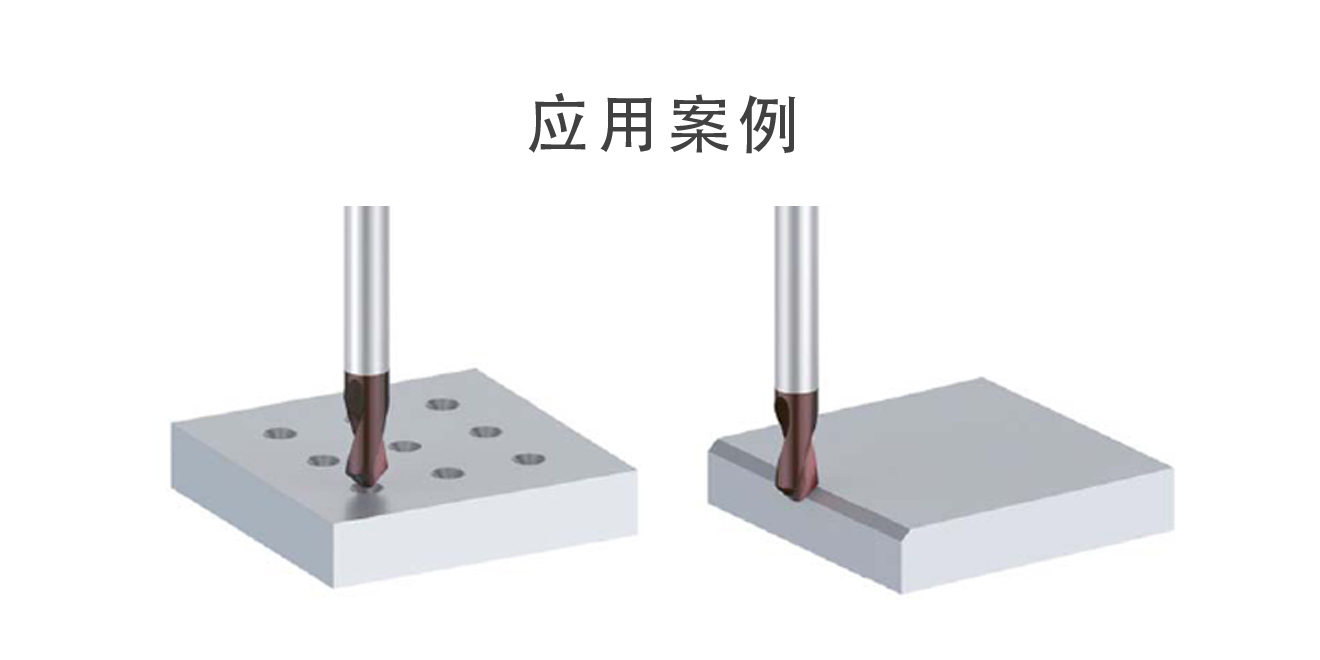

中心孔定位、錐孔倒角加工
| 材質 | 進刀量（fz） | 切削速度（m/min） | 旋轉數（r.p.m.） | 切削液 | 推薦刀片 |
|---|---|---|---|---|---|
| 普通鋼 | 0.05-0.1 | 50-100 | 4000 | YES | SCP○○45F |
| 合金鋼 | 0.05-0.1 | 50-100 | 3000 | YES | |
| 淬火鋼HRC~55 | 0.02-0.08 | 50-100 | 2000 | YES | |
| 淬火鋼HRC55~65 | 0.02-0.08 | 15-30 | 1500 | YES | |
| 不銹鋼 | 0.02-0.03 | 30-60 | 2000 | YES | SCP○○45S |
| 鑄鐵 | 0.05-0.1 | 50-100 | 4000 | NO | |
| 樹脂 | 0.1-0.2 | 100-200 | 8000 | YES | |
| 鋁合金 | 0.1-0.2 | 100-200 | 8000 | YES | |
| 鈦合金鎳合金 | 0.02-0.03 | 15-30 | 1000 | YES |
*○○表示上面表格中的型號數字，下面都相同
倒角加工
| 材質 | 進刀量（fz） | 切削速度（m/min） | 旋轉數（r.p.m.） | 切削液 | 推薦刀片 |
|---|---|---|---|---|---|
| 普通鋼 | 0.08-0.12 | 50-100 | 5000 | YES | SCP○○45F |
| 合金鋼 | 0.08-0.12 | 50-100 | 4000 | YES | |
| 淬火鋼HRC~55 | 0.02-0.08 | 50-100 | 3000 | YES | |
| 淬火鋼HRC55~65 | 0.02-0.08 | 15-30 | 2000 | YES | |
| 不銹鋼 | 0.05-0.1 | 30-60 | 3000 | YES | SCP○○45S |
| 鑄鐵 | 0.08-0.12 | 50-100 | 5000 | NO | |
| 樹脂 | 0.1-0.2 | 100-200 | 10000 | YES | |
| 鋁合金 | 0.1-0.2 | 100-200 | 10000 | YES | |
| 鈦合金鎳合金 | 0.05-0.1 | 15-30 | 2000 | YES |
V槽加工
| 材質 | 進刀量（fz） | 切削速度（m/min） | 旋轉數（r.p.m.） | 切削液 | 推薦刀片 |
|---|---|---|---|---|---|
| 普通鋼 | 0.05-0.1 | 50-100 | 4000 | YES | SCP○○45F |
| 合金鋼 | 0.05-0.1 | 50-100 | 3000 | YES | |
| 淬火鋼HRC~55 | 0.02-0.08 | 50-100 | 2000 | YES | |
| 淬火鋼HRC55~65 | - | - | - | - | - |
| 不銹鋼 | 0.02-0.03 | 30-60 | 2000 | YES | SCP○○45S |
| 鑄鐵 | 0.05-0.1 | 50-100 | 4000 | NO | |
| 樹脂 | 0.1-0.2 | 100-200 | 8000 | YES | |
| 鋁合金 | 0.1-0.2 | 100-200 | 8000 | YES | |
| 鈦合金鎳合金 | 0.02-0.03 | 15-30 | 1000 | YES |
※上述加工場合中，請盡量降低條件進行加工
※請根據工作形狀、夾持狀態、倒角量的大小、切口位置來調節條件。倒角量大的時候請盡量降低條件進行加工
