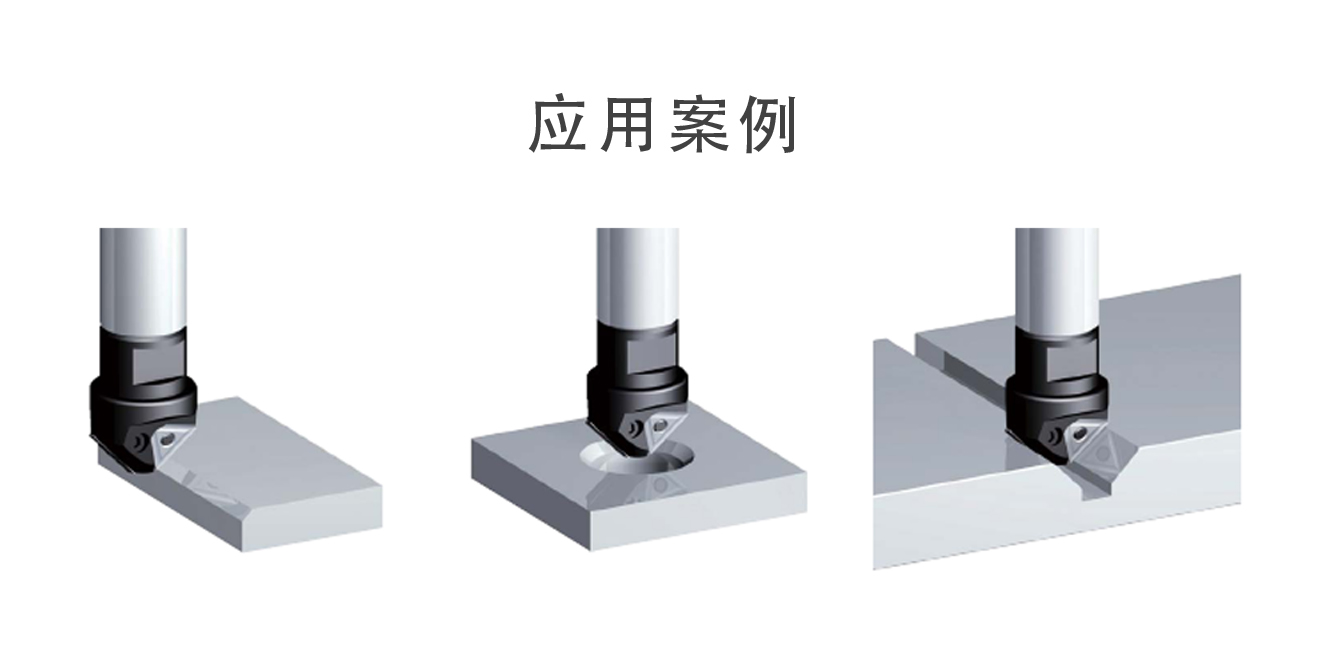

| 用途 |
|
| 特點 |
|
| 型號 | 刃數 | 尺寸 | α° | 刃長X | 刃長Z | 倒角加工能力 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| φD | φDs | φdn1 | φdn2 | φdi | M | L | Ln1 | Ln2 | Lm | Li | S | C | E | ||||||
| NK1536T-MD | 2 | 37.9 | 8 | 37.8 | 23 | 12.5 | M12 | 63 | 24 | 41 | 22 | 5.5 | 4.0 | 10 | 17 | 15° | 14.5 | 3.9 | φ8.1-φ37.3 |
| NK2035T-MD | 2 | 37.1 | 8 | 36.8 | 23 | 12.5 | M12 | 63 | 24 | 41 | 22 | 5.5 | 5.3 | 10 | 17 | 20° | 14.0 | 5.1 | φ8.2-φ36.5 |
| NK2535T-MD | 2 | 36.0 | 8 | 35.6 | 23 | 12.5 | M12 | 63 | 24 | 41 | 22 | 5.5 | 6.5 | 10 | 17 | 25° | 13.5 | 6.3 | φ8.2-φ35.5 |
| NK3030T-MD | 2 | 34.8 | 8 | 34.1 | 23 | 12.5 | M12 | 63 | 24 | 41 | 22 | 5.5 | 7.7 | 10 | 17 | 30° | 13.0 | 7.5 | φ8.2-φ34.3 |
| NK3532T-MD | 2 | 33.3 | 8 | 32.5 | 23 | 12.5 | M12 | 63 | 24 | 41 | 22 | 5.5 | 8.9 | 10 | 17 | 35° | 12.3 | 8.6 | φ8.2-φ32.9 |
| NK4031T-MD | 2 | 31.7 | 8 | 30.6 | 23 | 12.5 | M12 | 63 | 24 | 41 | 22 | 5.5 | 9.9 | 10 | 17 | 40° | 11.4 | 9.6 | φ8.2-φ31.4 |
| NK4530T-MD | 2 | 29.9 | 8 | 28.5 | 23 | 12.5 | M12 | 63 | 24 | 41 | 22 | 5.5 | 10.9 | 10 | 17 | 45° | 10.6 | 10.6 | φ8.3-φ29.6 |
| NK5031T-MD | 2 | 31.9 | 12 | 30.6 | 23 | 12.5 | M12 | 63 | 24 | 41 | 22 | 5.5 | 11.8 | 10 | 17 | 50° | 9.6 | 11.4 | φ12.3-φ31.6 |
| NK5532T-MD | 2 | 32.7 | 15 | 31.4 | 23 | 12.5 | M12 | 63 | 24 | 41 | 22 | 5.5 | 12.7 | 10 | 17 | 55° | 8.6 | 12.3 | φ15.3-φ32.5 |
| NK6030T-MD | 2 | 30.5 | 15 | 28.9 | 23 | 12.5 | M12 | 63 | 24 | 41 | 22 | 5.5 | 13.4 | 10 | 17 | 60° | 7.5 | 13.0 | φ15.3-φ30.3 |
| NK6533T-MD | 2 | 33.1 | 20 | 31.7 | 23 | 12.5 | M12 | 63 | 24 | 41 | 22 | 5.5 | 14.0 | 10 | 17 | 65° | 6.3 | 13.5 | φ20.2-φ33 |
| NK7032T-MD | 2 | 32.6 | 22 | 31.2 | 23 | 12.5 | M12 | 63 | 24 | 41 | 22 | 5.5 | 14.5 | 10 | 17 | 70° | 5.1 | 14.0 | φ22.2-φ32.5 |
| NK7533T-MD | 2 | 33.0 | 25 | 31.6 | 23 | 12.5 | M12 | 63 | 24 | 41 | 22 | 5.5 | 15.0 | 10 | 17 | 75° | 3.9 | 14.5 | φ25.2-φ33 |
※標準配備不含刀片，請另外購買
※標準配備含夾緊螺釘和扳手
倒角加工（T32MOR刀片）
| 材質 | 進刀量 | 切削速度（m/min） | 旋轉數（r.p.m.） | 切削液 | 推薦刀片 |
|---|---|---|---|---|---|
| 普通鋼 | 0.08-0.2 | 200-250 | 3000 | NO |
T32MOR NK2001 |
| 合金鋼 | 0.08-0.2 | 200-250 | 3000 | NO | |
| 淬火鋼HRC~45 | 0.08-0.2 | 200-250 | 3000 | YES |
T32MOR AC16N |
| 淬火鋼HRC45~65 | - | - | - | - | - |
| 不銹鋼 | 0.08-0.2 | 100-200 | 2000 | YES |
T32MOR AC16N |
| 鑄鐵 | 0.08-0.2 | 200-250 | 2000 | NO | |
| 樹脂 | - | - | - | - | - |
| 鋁合金 | - | - | - | - | - |
| 鈦合金鎳合金 | - | - | - | - | - |
倒角加工（TT32GUR·TT32GURF刀片）
| 材質 | 進刀量 | 切削速度（m/min） | 旋轉數（r.p.m.） | 切削液 | 推薦刀片 |
|---|---|---|---|---|---|
| 普通鋼 | 0.08-0.2 | 200-250 | 3000 | NO |
TT32GUR NK2001 |
| 合金鋼 | 0.08-0.2 | 200-250 | 3000 | NO | |
| 淬火鋼HRC~45 | 0.08-0.2 | 200-250 | 3000 | NO |
TT32GUR AC15N |
| 淬火鋼HRC45~65 | - | - | - | - | - |
| 不銹鋼 | 0.08-0.2 | 100-200 | 2000 | - |
TT32GUR AC15N |
| 鑄鐵 | 0.08-0.2 | 200-250 | 2000 | - | |
| 樹脂 | 0.08-0.3 | 250-800 | 5000 | - |
TT32GUR NK1010 |
| 鋁合金 | 0.08-0.3 | 250-800 | 5000 | - | |
| 鈦合金鎳合金 | 0.08-0.2 | 150-200 | 2000 | - |
TT32GURF TC16N |
倒角加工（TNEA16304刀片）
| 材質 | 進刀量 | 切削速度（m/min） | 旋轉數（r.p.m.） | 切削液 | 推薦刀片 |
|---|---|---|---|---|---|
| 淬火鋼HRC45~65 | 0.08-0.2 | 150-200 | 2000 | - |
TNEA16304 TC16N |
※請根據被加工材形狀，夾具狀況，倒角量多少以及切刃位置來調節加工條件。倒角量多時，請盡量降低加工條件
※在倒角加工時，請將條件降低到1/3左右進行加工
適配刀片
| 圖片 | 型號 | 材質類型 | 使用角數 | 標準包裝 |
|---|---|---|---|---|
 |
T32MOR | NK2001 | 6 | 12pcs/盒 |
| NK1010 | ||||
| NK2020 | ||||
| NK3030 | ||||
| AC16N | ||||
 |
TT32GUR | NK2001 | 2 | |
| NK1010 | ||||
| NK2020 | ||||
| NK3030 | ||||
| NK5050 | ||||
| NK8080 | ||||
| AC15N | ||||
| HSS | ||||
| HSS TiN | ||||
| TT32GURF | TC16N | |||
 |
TNEA160304 | TC16N | 6 |
※安裝刀片時，由于偏心鎖的特殊方式，逆向上鎖會造成刀片的損壞和精確度不準
※交換刀片時，請務必檢查是否逆向上鎖
