| 用途 |
|
| 特點 |
|
| 型號 | 刃數 | 尺寸（mm） | |||||||
|---|---|---|---|---|---|---|---|---|---|
| φD | φDs | φd | φdn | L | ls | ln | 角度 | ||

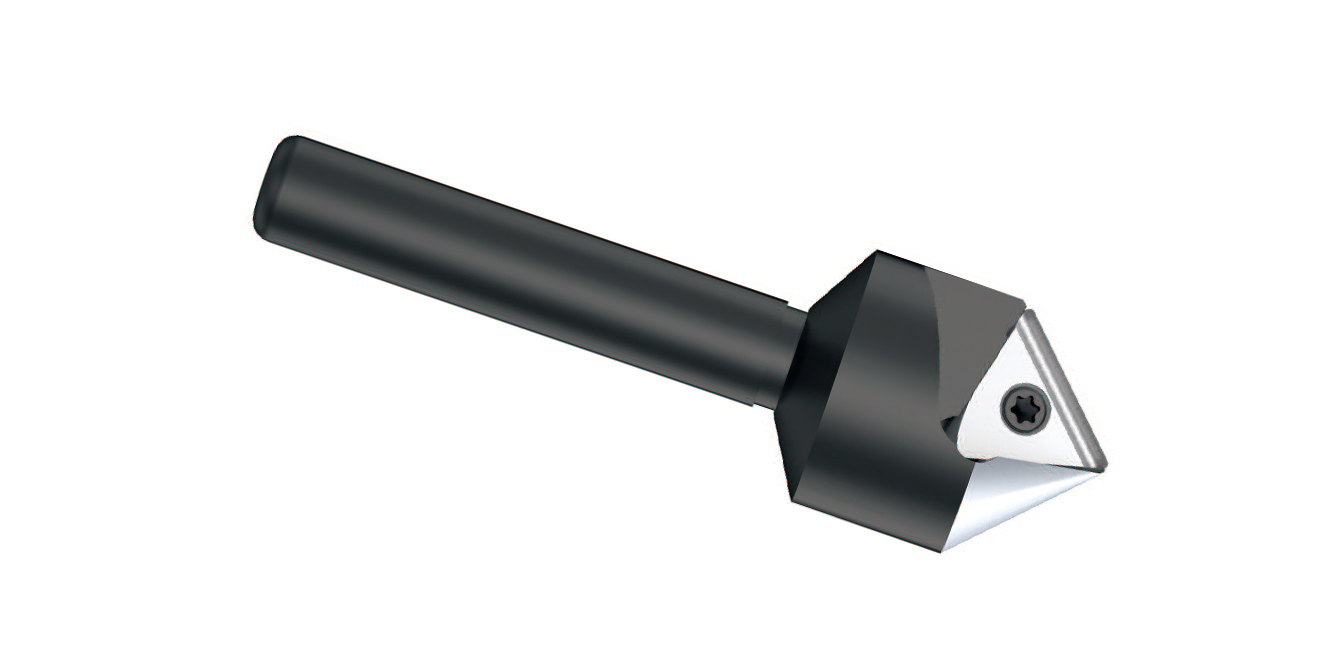

| TMB4522T | 1 | 22..9 | 1 | 10 | 24 | 80 | 50 | 30 | 45° |
※標準配備刀片TNEG160304ER HSS/1個
※標準配備加緊螺釘，緊定螺釘，扳手

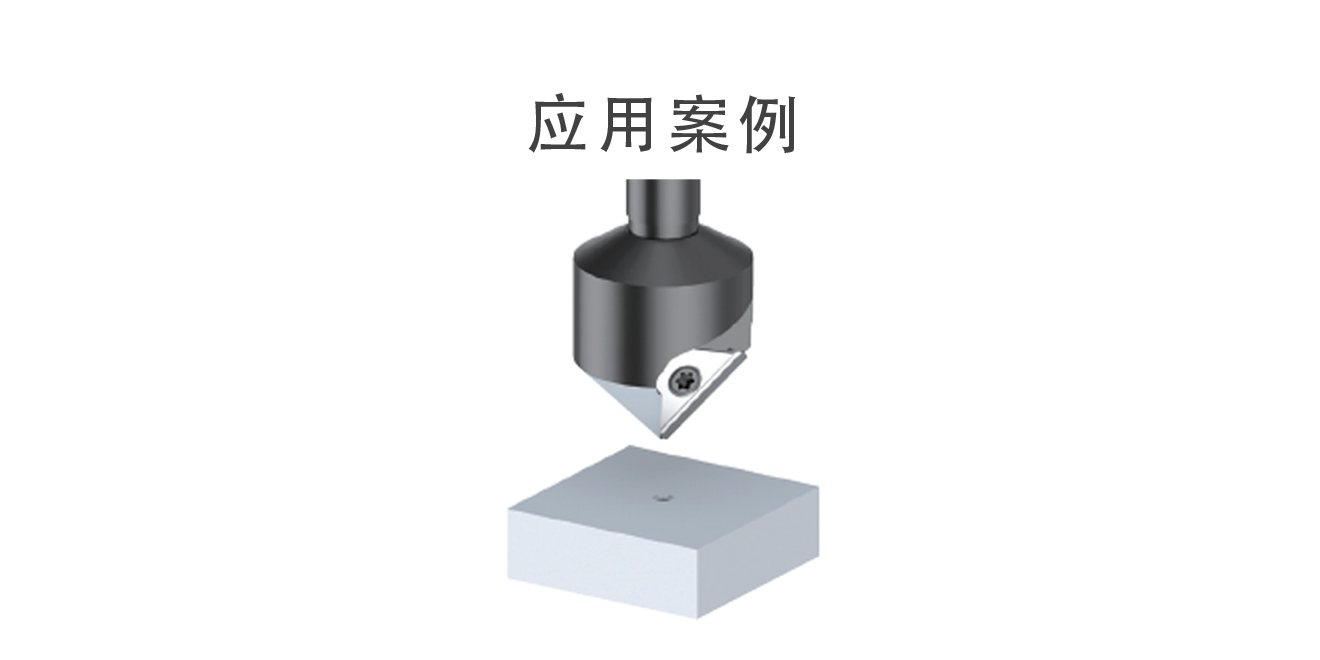

倒角加工
| 材質 | 進刀量（fz） | 切削速度（m/min） | 旋轉數（r.p.m.） | 切削液 | 推薦刀片 |
|---|---|---|---|---|---|
| 普通鋼 | - | 5-25 | 200-500 | - |
TNXT160304ER AlCrN（氮化鉻鋁涂層） |
| 合金鋼 | - | 5-25 | 200-500 | - | |
| 淬火鋼HRC~45 | - | - | - | - | - |
| 淬火鋼HRC45~65 | - | - | - | - | - |
| 不銹鋼 | - | 5-25 | 200-500 | - |
TNXT160304ER AlCrN（氮化鉻鋁涂層） |
| 鑄鐵 | - | 5-25 | 200-500 | - | |
| 樹脂 | - | 10-30 | 200-500 | - |
TNXT160304FR HSS |
| 鋁合金 | - | 10-30 | 200-500 | - | |
| 鈦合金鎳合金 | - | - | - | - | - |
※由于各種機械剛性的差異，上述條件可能不符合
※在切削面產生微縮等情況下，請降低轉速，使用切削油
※Mentrube刀桿請配合使用專用刀片
※請根據工作形狀、夾持狀態、倒角量的大小、切口位置來調節條件。倒角量大的時候請盡量降低條件進行加工

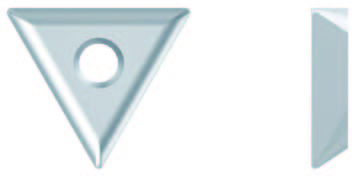

適配刀片
| 圖片 | 型號 | 材質類型 | 使用角數 | 標準包裝 |
|---|---|---|---|---|
 |
TNEG160304XR | HSS | 2 | 3pcs/盒 |
| TNEG160304ER | HSS | |||
 |
TNXT160304FR | HSS | 3 | |
| TNXT160304ER | HSS | |||
| HSS AlCrN |
