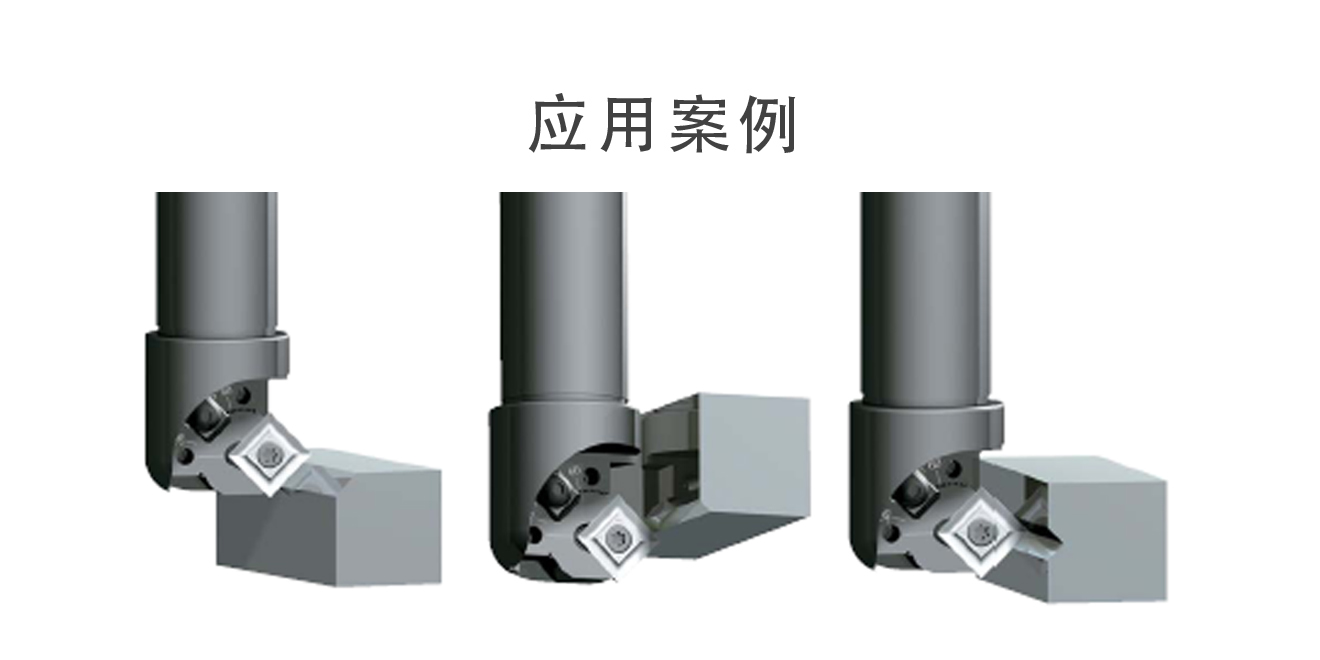

| 用途 |
|
| 特點 |
|

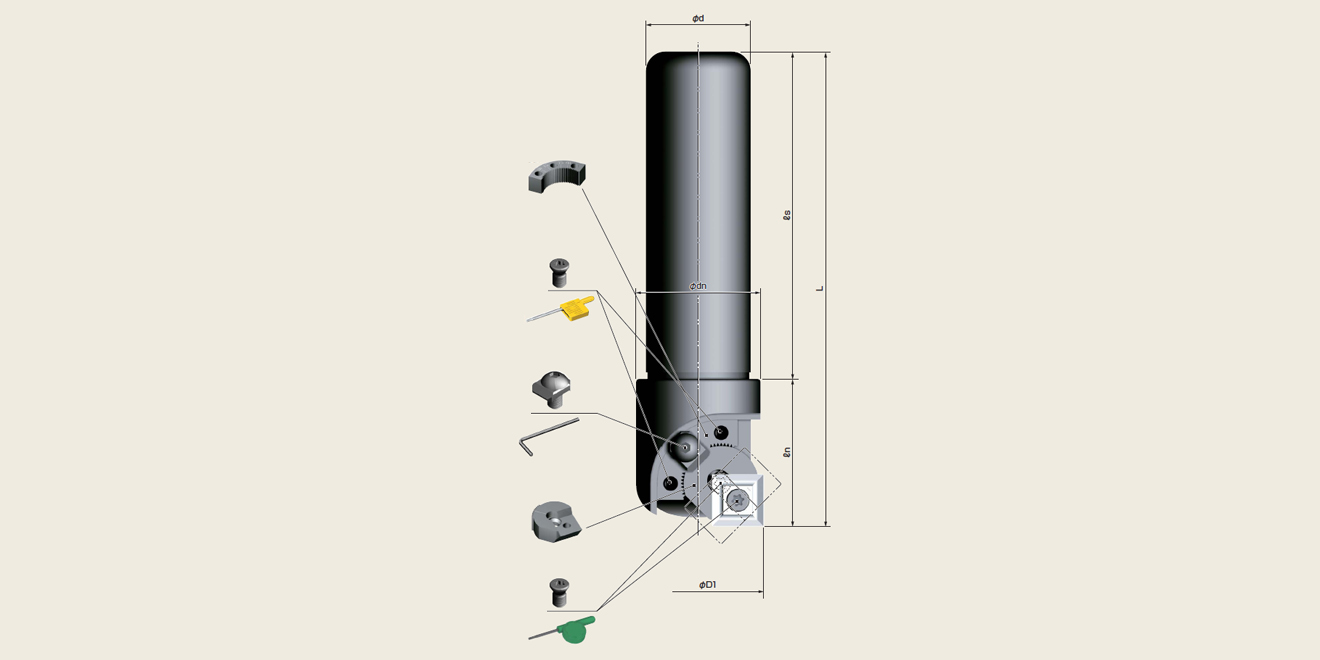

| 型號 | 刃數 | 尺寸（mm） | |||||
|---|---|---|---|---|---|---|---|
| φD | φd | φdn | L | ls | Ln | ||

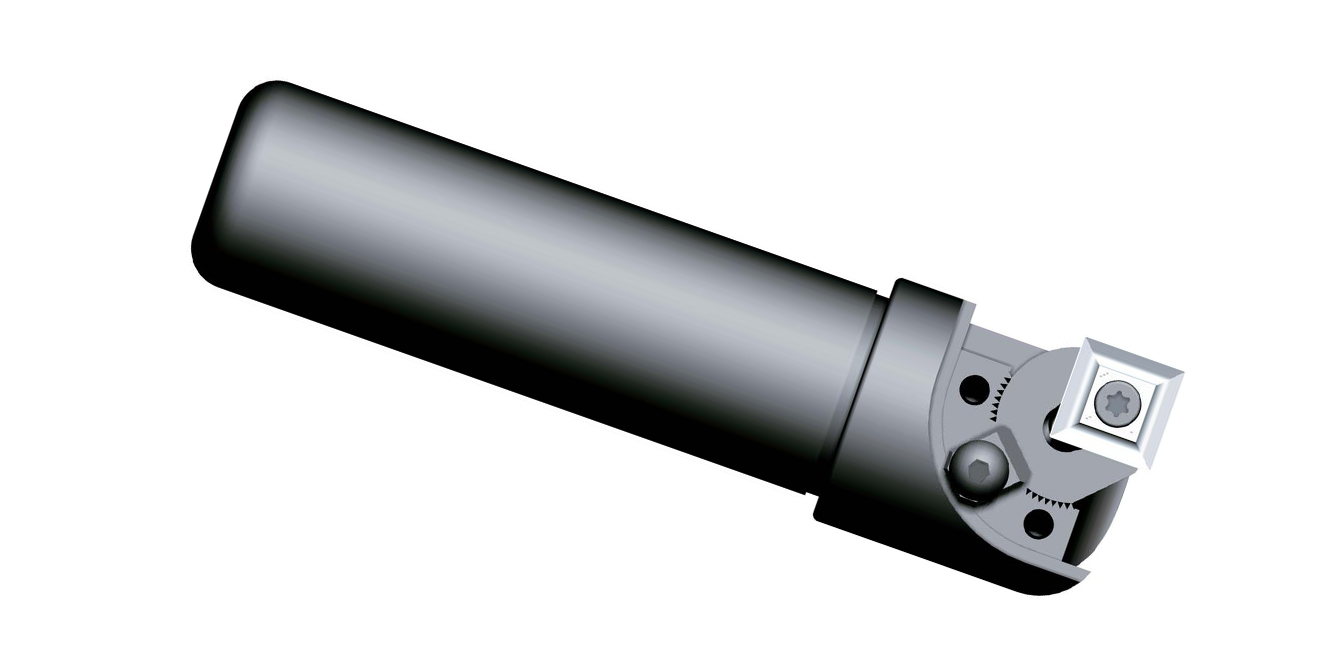

| MAM32-50S | 1 | ※1 | 32 | 38 | 145 | 100 | 45 |
| MAM32-50SL | 1 | ※1 | 32 | 38 | 200 | 155 | 45 |
※標準包裝不配備刀片，請另購
※夾緊螺釘、扳手和定位器作為標準附件提供
※1請參考角度尺寸表
角度尺寸表（θR°時，θR°=90°-θF°）
| 角度 | 尺寸（mm） | |||
|---|---|---|---|---|
| θR° | φD | φD1 | S1 | L |
| 85° | φ11.3 | φ42.1 | 1.3 | 145.2 |
| 80° | φ13.6 | φ44 | 2.7 | 145.2 |
| 75° | φ15.9 | φ45.7 | 4.0 | 145.2 |
| 70° | φ18.1 | φ47.1 | 5.3 | 145.1 |
| 65° | φ20.4 | φ48.3 | 6.0 | 144.8 |
| 60° | φ22.6 | φ49.3 | 7.7 | 144.5 |
| 55° | φ24.7 | φ49.9 | 8.8 | 144.1 |
| 50° | φ26.7 | φ50.3 | 9.9 | 143.6 |
| 45° | φ28.7 | φ50.5 | 10.9 | 143 |
角度尺寸表（θF°時）
| 角度 | 尺寸（mm） | |||
|---|---|---|---|---|
| θF° | φD | φD1 | S1 | L |
| 0° | φ8.3 | φ40 | 15.9 | 145 |
| 5° | φ11.3 | φ42.1 | 1.3 | 145.2 |
| 10° | φ13.6 | φ44 | 2.7 | 145.2 |
| 15° | φ15.9 | φ45.7 | 4.0 | 145.2 |
| 20° | φ18.1 | φ47.1 | 5.3 | 145.1 |
| 25° | φ20.4 | φ48.3 | 6.5 | 144.8 |
| 30° | φ22.6 | φ49.3 | 7.7 | 144.5 |
| 35° | φ24.7 | φ49.9 | 8.8 | 144.1 |
| 40° | φ26.7 | φ50.3 | 9.9 | 143.6 |
| 45°① | φ28.7 | φ50.5 | 10.9 | 143 |
| 45°② | φ14.3 | φ36 | 10.9 | 150.2 |
| 50° | φ17.4 | φ37.2 | 11.8 | 150.2 |
| 55° | φ20.5 | φ38.2 | 12.6 | 150 |
| 60° | φ23.6 | φ39.1 | 13.4 | 149.6 |
| 65° | φ26.7 | φ39.7 | 14 | 149.2 |
| 70° | φ29.6 | φ40.1 | 14.5 | 148.6 |
| 75° | φ32.4 | φ40.4 | 14.9 | 147.8 |
| 80° | φ35.1 | φ40.5 | 15.2 | 147 |
| 85° | φ37.6 | φ40.3 | 15.4 | 146.1 |
倒角加工
| 材質 | 進刀量（fz） | 切削速度（m/min） | 旋轉數（r.p.m.） | 切削液 | 推薦刀片 |
|---|---|---|---|---|---|
| 普通鋼 | 0.05-0.15 | 100-150 | 1000 | NO | AC15N |
| 合金鋼 | 0.05-0.15 | 100-150 | 1000 | NO | |
| 淬火鋼HRC~45 | 0.05-0.15 | 100-150 | 1000 | YES | |
| 淬火鋼HRC45~65 | - | - | - | - | - |
| 不銹鋼 | 0.05-0.15 | 80-120 | 600 | YES | AC15N |
| 鑄鐵 | 0.05-0.15 | 100-150 | 1000 | NO | |
| 樹脂 | 0.08-0.2 | 150-400 | 2500 | YES | ZA10N |
| 鋁合金 | 0.08-0.2 | 150-400 | 2500 | YES | |
| 鈦合金鎳合金 | - | - | - | - | - |
※切削液推薦冷卻液
適配刀片
| 圖片 | 型號 | 材質類型 | 使用角數 | 標準包裝 |
|---|---|---|---|---|
 |
SDET150404 | ZA10N | 2 | 3pcs/盒 |
 |
SDMT150404 | ZA10N | 4 | |
| AC15N |
