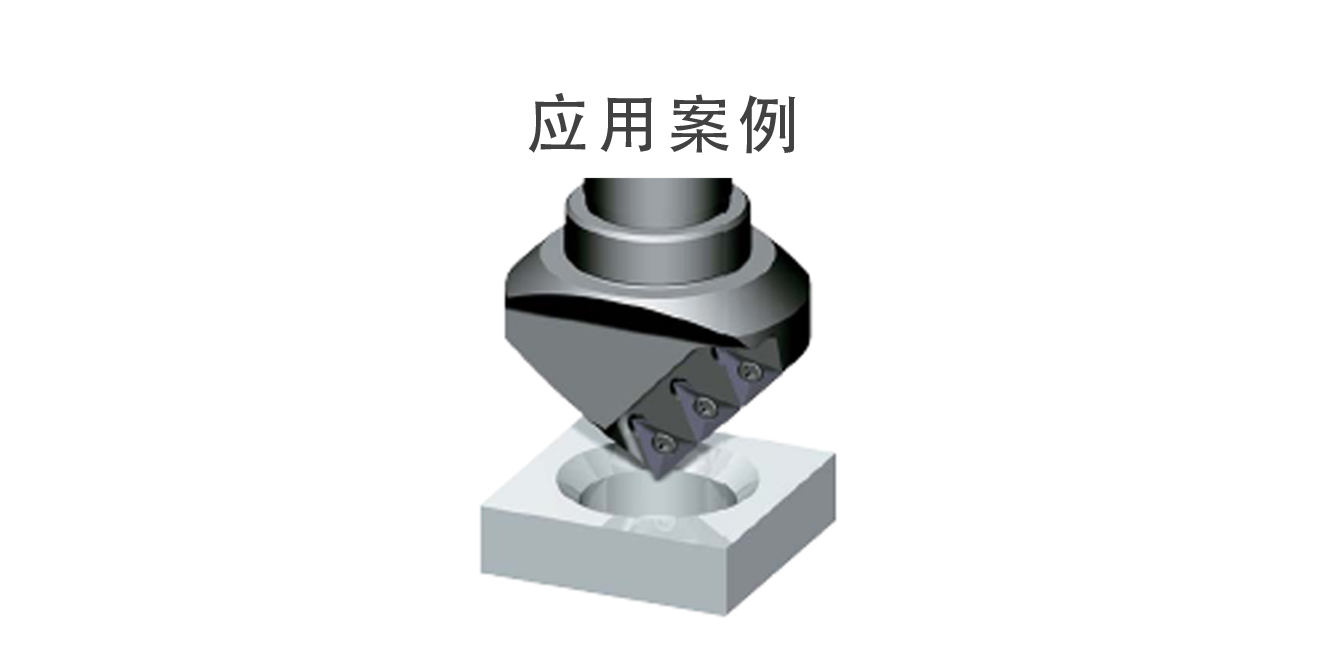

| 用途 |
|
| 特點 |
|

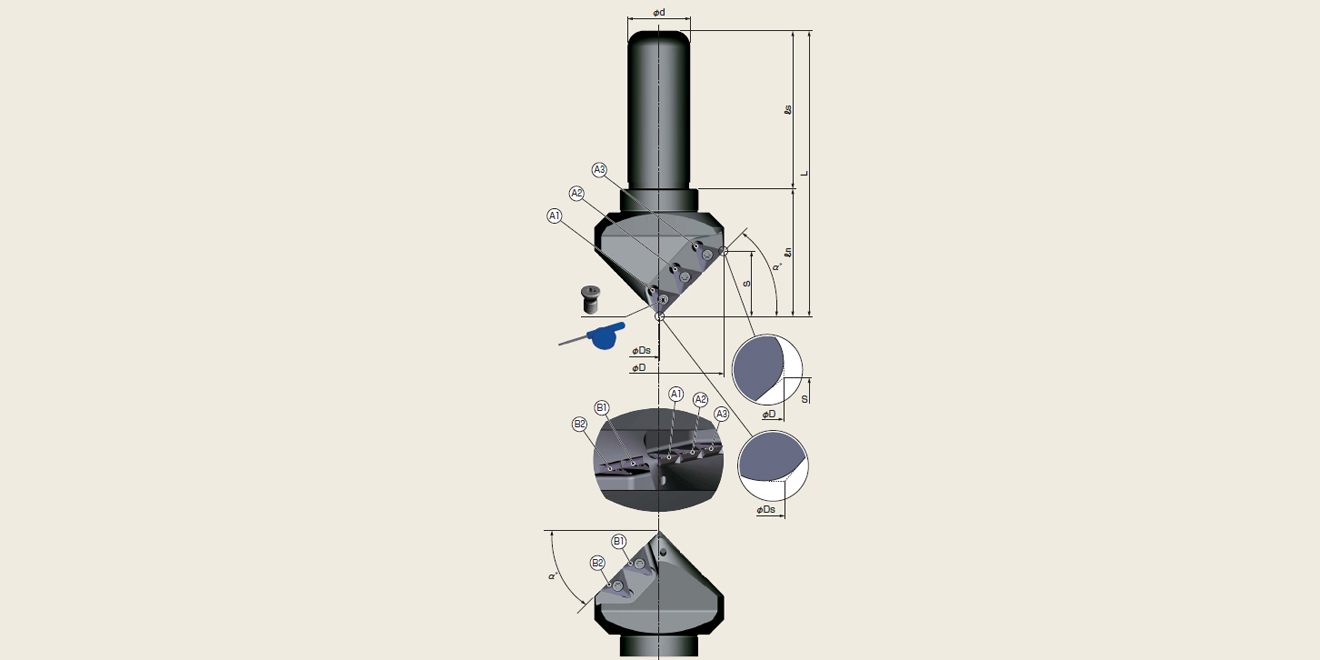

| 型號 | 刃數 | 尺寸（mm） | α° | 適配刀片 | 加工能力 | 段差殘存的范圍mm | Z值補償（mm） | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| φD | φDs | φd | L | ls | ln | S | 刃長X | 刃長Z | |||||||
| TYOU3082T | 5 | 82.1 | 0.71 | 32 | 145 | 80 | 65 | 23.5 | 12.3 | 7.1 | 30° |
TXMT16T306 ZA10N或AC15N |
φ1.0-φ81.4 | （φ25.9-φ28.8）和（φ53.7-φ56.5） | +0.20 |
| TYOU4567T | 5 | 67.0 | 0.88 | 32 | 145 | 80 | 65 | 33.1 | 10.1 | 10.1 | 45° | φ1.3-φ66.6 | （φ21.6-φ23.8）和（φ44.1-φ46.3） | +0.44 | |
| TYOU6066T | 5 | 67.0 | 20.0 | 32 | 155 | 80 | 75 | 40.7 | 7.1 | 12.3 | 60° | φ20.4-φ66.8 | （φ34.7-φ36.4）和（φ50.7-φ52.4） | +17.32 | |
※倒角量推薦在10C以下
※標準配備不含刀片，請另外購買
※標準配備含夾緊螺釘和扳手
倒角加工
| 材質 | 進刀量（fz） | 切削速度（m/min） | 旋轉數（r.p.m.） | 切削液 | 推薦刀片 |
|---|---|---|---|---|---|
| 普通鋼 | 0.05-0.1 | 20-50 | 250 | YES |
TXMT16T306 AC15N |
| 合金鋼 | 0.05-0.1 | 20-50 | 250 | YES | |
| 淬火鋼HRC~45 | 0.05-0.1 | 20-50 | 250 | YES | |
| 淬火鋼HRC45~65 | - | - | - | - | - |
| 不銹鋼 | 0.05-0.1 | 20-50 | 250 | YES |
TXMT16T306 AC15N |
| 鑄鐵 | 0.05-0.1 | 20-50 | 250 | NO | |
| 樹脂 | 0.05-0.1 | 40-100 | 500 | YES |
TXMT16T306 ZA10N |
| 鋁合金 | 0.05-0.1 | 40-100 | 500 | YES | |
| 鈦合金鎳合金 | - | - | - | - | - |
※請根據工件形狀，夾具狀態，倒角量的大小和切口位置來調節加工條件
※倒角量大的時候請盡量降低條件進行加工
※在切削鑄件時，為了確保刀刃的耐久性，推薦采用吹氣條件下加工
適配刀片
| 圖片 | 型號 | 材質類型 | 使用角數 | 標準包裝 |
|---|---|---|---|---|
 |
TXMT16T306 | AC15N | 3 | 12pcs/盒 |
| ZA10N |
