| 用途 |
|
| 特點 |
|
| 型號 | 刃數 | 尺寸 | α° | 適配刀片 | 加工能力 | 段差殘存的范圍mm | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| φD | φDs | φd | L | ls | ln | S | 刃長X | 刃長Z | ||||||
| TYOU3068TB | 3 | 68.2 | 14.6 | 32 | 125 | 80 | 45 | 15.5 | 12.3 | 7.1 | 30° |
TXMT16T306 ZA10N或AC15N |
φ14.9-φ67.5 | φ39.8-φ42.7 |
| TYOU4555TB | 3 | 55.8 | 12.1 | 32 | 130 | 80 | 50 | 21.8 | 10.1 | 10.1 | 45° | φ12.5-φ55.4 | φ32.8-φ35.1 | |
| TYOU6058TB | 3 | 59.0 | 28.0 | 32 | 130 | 80 | 50 | 26.8 | 7.1 | 12.3 | 60° | φ28.4-φ58.8 | φ42.7-φ44.4 | |
※倒角量推薦在10C以下
※標準配備不含刀片，請另外購買
※標準配備含夾緊螺釘和扳手

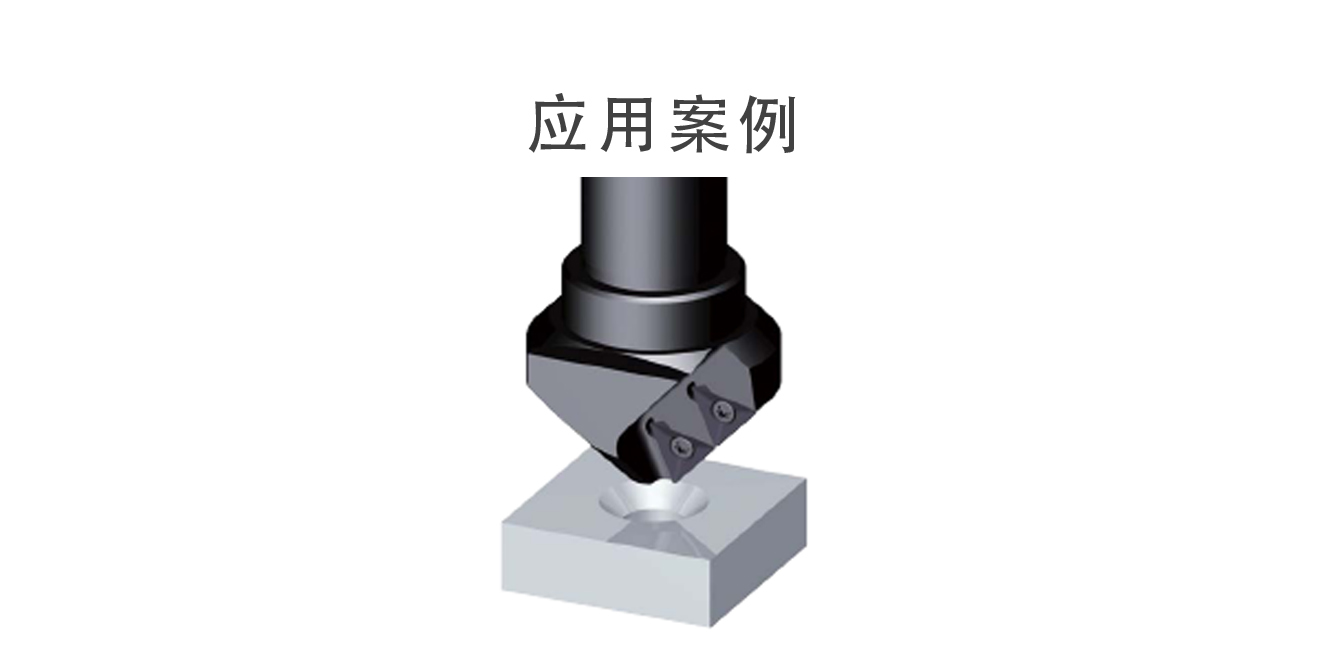

倒角加工
| 材質 | 進刀量 | 切削速度（m/min） | 旋轉數（r.p.m.） | 切削液 | 推薦刀片 |
|---|---|---|---|---|---|
| 普通鋼 | 0.05-0.1 | 20-50 | 250 | YES |
TXMT16T306 AC15N |
| 合金鋼 | 0.05-0.1 | 20-50 | 250 | YES | |
| 淬火鋼HRC~45 | 0.05-0.1 | 20-50 | 250 | YES | |
| 淬火鋼HRC45~65 | - | - | - | - | - |
| 不銹鋼 | 0.05-0.1 | 20-50 | 250 | YES |
TXMT16T306 AC15N |
| 鑄鐵 | 0.05-0.1 | 20-50 | 250 | NO | |
| 樹脂 | 0.05-0.1 | 40-100 | 500 | YES |
TXMT16T306 ZA10N |
| 鋁合金 | 0.05-0.1 | 40-100 | 500 | YES | |
| 鈦合金鎳合金 | - | - | - | - | - |
※請根據工件形狀，夾具狀態，倒角量的大小和切口位置來調節加工條件
※倒角量大的時候請盡量降低條件進行加工
※在切削鑄件時，為了確保刀刃的耐久性，推薦采用吹氣條件下加工
適配刀片
| 圖片 | 型號 | 材質類型 | 使用角數 | 標準包裝 |
|---|---|---|---|---|
 |
TXMT16T306 | AC15N | 3 | 12pcs/盒 |
| ZA10N |
