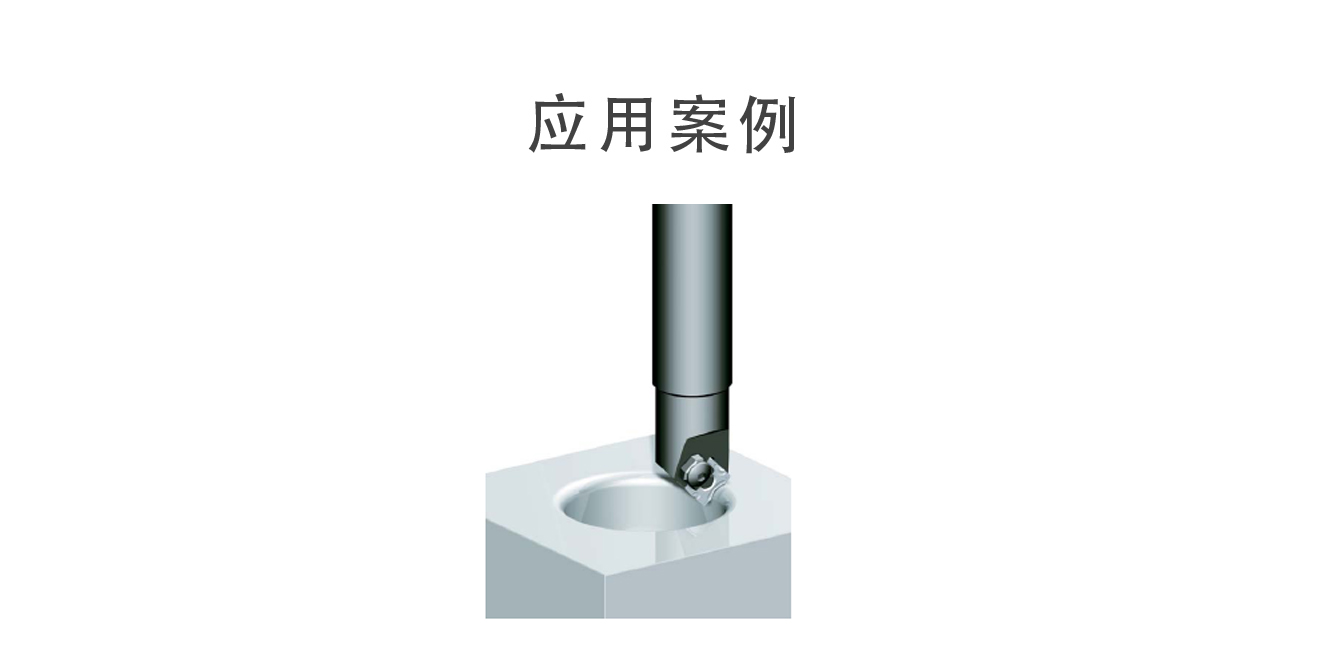

| 用途 |
|
| 特點 |
|

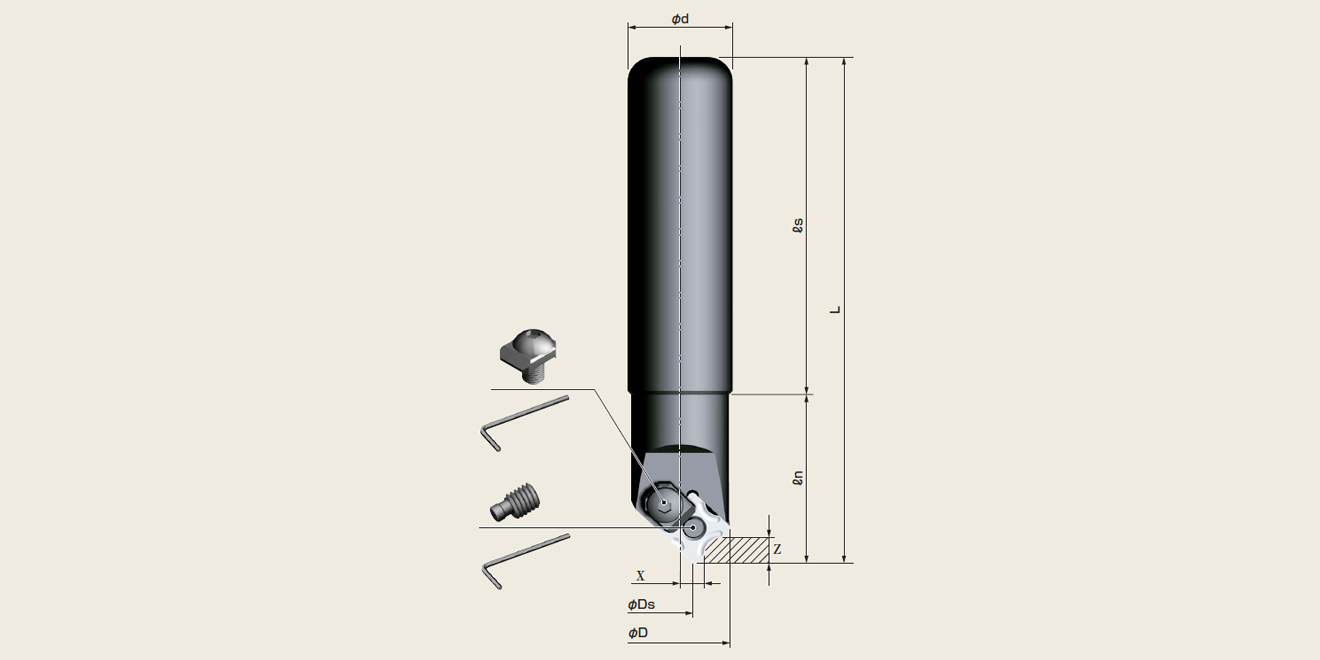

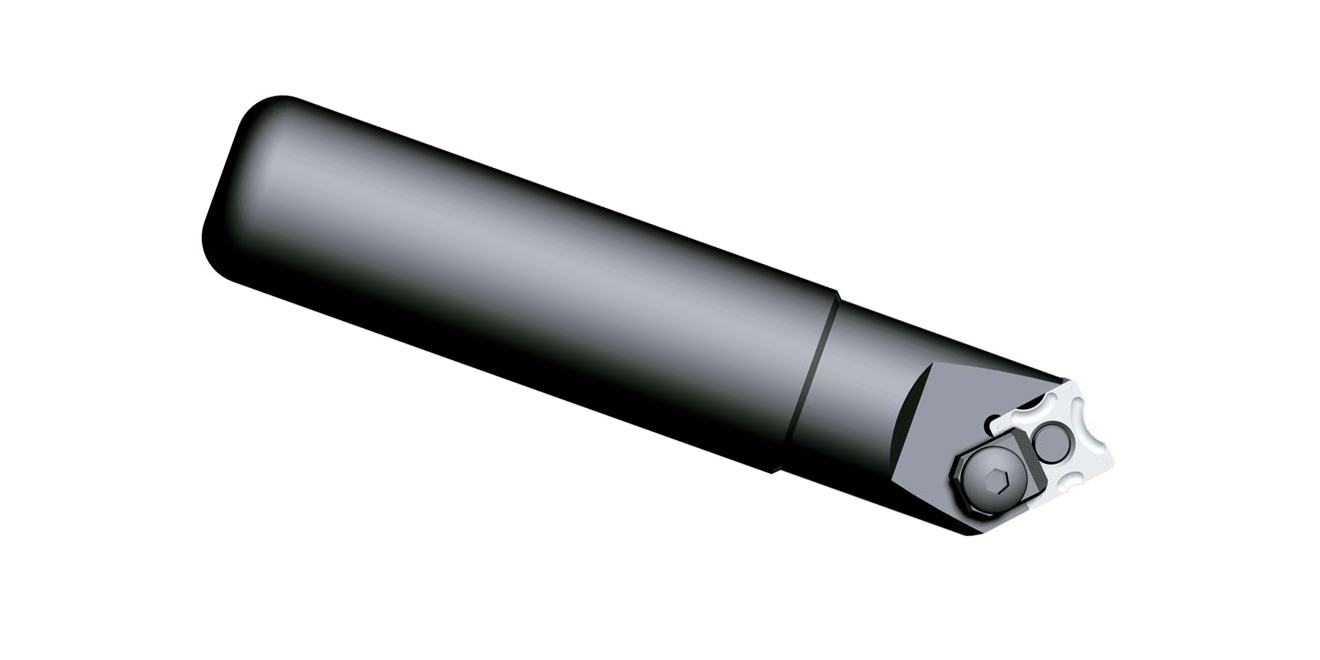

| 型號 | 刃數 | 尺寸（mm） | |||||
|---|---|---|---|---|---|---|---|
| φD | φDs | φd | L | ls | ln | ||
| NK20-05R | 1 | 25 | 8.4 | 20 | 120 | 80 | 40 |
| NK25-05R | 1 | 25 | 8.4 | 25 | 120 | 80 | 40 |
※標準配備不含刀片，請另外購買
※標準配備含夾緊螺釘和扳手
R0.5-R5倒角數值設定表
| 加工R | X軸位置（mm） | Z軸位置（mm） |
|---|---|---|
| R0.5 | 8.05 | 4.42 |
| R0.75 | 7.93 | 4.55 |
| R1 | 7.80 | 4.67 |
| R1.5 | 7.55 | 4.92 |
| R2 | 7.30 | 5.17 |
| R2.5 | 7.06 | 5.42 |
| R3 | 6.81 | 5.67 |
| R3.5 | 6.56 | 5.91 |
| R4 | 6.31 | 6.16 |
| R4.5 | 6.06 | 6.41 |
| R5 | 5.82 | 6.66 |
※數值可能會出現一些誤差，敬請諒解
本體（R-Special 標準款，3枚刃）
| 型號 | 刃數 | 尺寸（mm） | |||||
|---|---|---|---|---|---|---|---|
| φD | φDs | φd | L | ls | ln | ||
| NK20-40R-3 | 3 | 56 | 39.3 | 20 | 115 | 85 | 30 |
| NK32-40R-3 | 3 | 56 | 39.3 | 32 | 115 | 85 | 30 |
※標準配備不含刀片，請另外購買
※標準配備含夾緊螺釘和扳手
R0.5-R5倒角數值設定表
| 加工R | X軸位置（mm） | Z軸位置（mm） |
|---|---|---|
| R0.5 | 23.54 | 4.42 |
| R0.75 | 23.42 | 4.54 |
| R1 | 23.29 | 4.66 |
| R1.5 | 23.04 | 4.91 |
| R2 | 22.79 | 5.16 |
| R2.5 | 22.54 | 5.41 |
| R3 | 22.29 | 5.66 |
| R3.5 | 22.04 | 5.91 |
| R4 | 21.78 | 6.16 |
| R4.5 | 21.53 | 6.41 |
| R5 | 21.28 | 6.65 |
※數值可能會出現一些誤差，敬請諒解
R倒角加工
| 材質 | 進刀量（fz） | 切削速度（m/min） | Jr款（r.p.m.） | 3刃款（r.p.m.） | 切削液 | 推薦刀片 |
|---|---|---|---|---|---|---|
| 普通鋼 | 0.1-0.2 | 100-250 | 2500 | 1500 | YES | NK2001 |
| 合金鋼 | 0.1-0.2 | 100-250 | 2500 | 1500 | YES | |
| 淬火鋼HRC~45 | 0.1-0.2 | 100-250 | 2500 | 1500 | YES | AC16N |
| 淬火鋼HRC45~65 | - | - | - | - | - | |
| 不銹鋼 | 0.1-0.2 | 150-200 | 1500 | 1200 | YES | AC16N |
| 鑄鐵 | 0.1-0.2 | 100-250 | 2500 | 1500 | NO | |
| 樹脂 | 0.1-0.3 | 150-300 | 3000 | 2000 | YES | NK1010 |
| 鋁合金 | 0.1-0.3 | 150-300 | 3000 | 200 | YES | |
| 鈦合金鎳合金 | - | - | - | - | - |
※請根據工作形狀、夾持狀態、倒角量的大小、切口位置來調節條件。倒角量大的時候請盡量降低條件進行加工
適配刀片
| 圖片 | 型號 | 材質類型 | 使用角數 | 標準包裝 |
|---|---|---|---|---|
 |
N43GXR8 | NK2001 | 8 |
3pcs/盒 或 12pcs/盒 |
| N43GXR8-1R | ||||
| N43GXR8-2R | ||||
| N43GXR8-3R | ||||
| N43GXR8-4R | ||||
| N43GXR8-5R(準) | ||||
 |
N43GXR | NK1010 | 4 | |
| N43GXR8 | NK2020 | 8 | ||
| N43GXR8-1R | ||||
| N43GXR8-2R | ||||
| N43GXR8-3R | ||||
| N43GXR8-4R | ||||
| N43GXR8-0.5R(準) | ||||
| N43GXR8-0.75R(準) | ||||
| N43GXR8-1.5R(準) | ||||
| N43GXR8-2.5R(準) | ||||
| N43GXR8-3.5R(準) | ||||
| N43GXR8-4.5R(準) | ||||
| N43GXR8-5R(準) | ||||
 |
N43GXR8 | AC16N | 8 | |
| N43GXR8-1R | ||||
| N43GXR8-2R | ||||
| N43GXR8-3R | ||||
| N43GXR8-4R | ||||
| N43GXR8-0.5R(準) | ||||
| N43GXR8-0.75R(準) | ||||
| N43GXR8-1.5R(準) | ||||
| N43GXR8-2.5R(準) | ||||
| N43GXR8-3.5R(準) | ||||
| N43GXR8-4.5R(準) | ||||
| N43GXR8-5R(準) |
※型號中帶有“（準）”標記的指的是準規格，沒有斷屑槽
※N43GXR此型號外觀形狀獨有，見配圖
