| 用途 |
|
| 特點 |
|

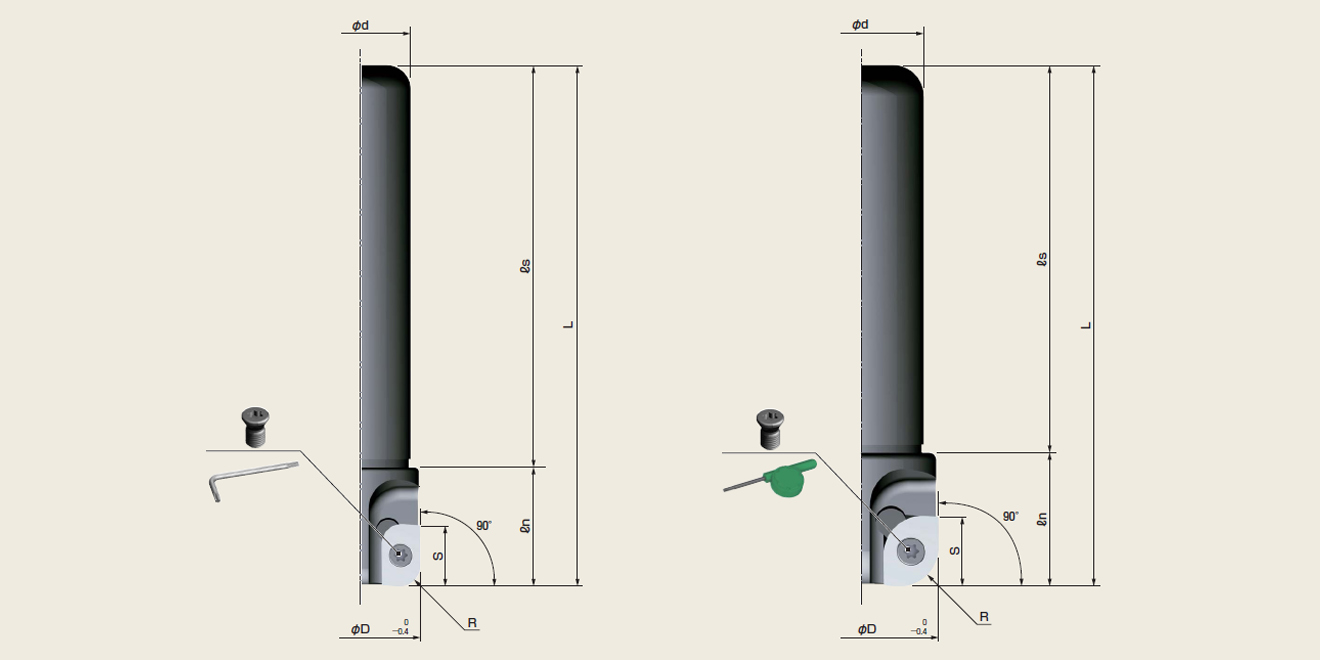

| 產品名 | 型號 | 圖 | 刃數 | 尺寸（mm） | 適配刀片 | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| φD | φd | L | ls | ln | S | |||||
| Sumicco | SK25-30ASR | ① | 2 | 30 | 25 | 130 | 100 | 30 | 15 | A52GNR-0.5R~2.5R |
| SK25-30ASRL | ① | 2 | 30 | 25 | 200 | 170 | 30 | 15 | ||
| SK25-30ALR | ① | 2 | 30 | 25 | 130 | 100 | 30 | 15 | A52GNR-2.5R~5R | |
| SK25-30ALRL | ① | 2 | 30 | 25 | 200 | 170 | 30 | 15 | ||
| Dekasumi | DC32-40ASR | ② | 2 | 40 | 32 | 135.0 | 100 | 35.0 | 18.1 | ADEW19T3-5R~7R |
| DC32-40ASRL | ② | 2 | 40 | 32 | 185.0 | 150 | 35.0 | 18.1 | ||
| DC32-40ALR | ② | 2 | 40 | 32 | 134.6 | 100 | 34.6 | 17.6 | ADEW19T3-8R~10R | |
| DC32-40ALRL | ② | 2 | 40 | 32 | 184.6 | 150 | 34.6 | 17.6 | ||
※標準配備不含刀片，敬請另外購買
※標準配備含夾緊螺釘和扳手
角R臺階面加工（使用A52GNR刀片時）
| 材質 | 進刀量（fz） | 切削速度（m/min） | 旋轉數（r.p.m.） | 切削液 | 推薦刀片（涂層） |
|---|---|---|---|---|---|
| 普通鋼 | 0.1-0.2 | 150-200 | 2000 | NO | AC16N |
| 合金鋼 | 0.1-0.2 | 150-200 | 2000 | NO | |
| 淬火鋼HRC~45 | - | - | - | - | - |
| 淬火鋼HRC45~65 | - | - | - | - | - |
| 不銹鋼 | 0.1-0.2 | 120-160 | 1500 | NO | AC16N |
| 鑄鐵 | 0.1-0.2 | 80-150 | 1500 | NO | NK1010 |
| 樹脂 | 0.1-0.3 | 250-600 | 5000 | NO | |
| 鋁合金 | 0.1-0.3 | 250-600 | 5000 | NO | |
| 鈦合金鎳合金 | - | - | - | - | - |
角R臺階面加工（使用ADEW19T3刀片時）
| 材質 | 進刀量（fz） | 切削速度（m/min） | 旋轉數（r.p.m.） | 切削液 | 推薦刀片（涂層） |
|---|---|---|---|---|---|
| 普通鋼 | 0.1-0.2 | 150-200 | 1500 | NO | AC16N |
| 合金鋼 | 0.1-0.2 | 150-200 | 1500 | NO | |
| 淬火鋼HRC~45 | - | - | - | - | - |
| 淬火鋼HRC45~65 | - | - | - | - | - |
| 不銹鋼 | 0.1-0.2 | 120-160 | 1000 | NO | AC16N |
| 鑄鐵 | 0.1-0.2 | 80-150 | 1000 | NO | NK1010 |
| 樹脂 | 0.1-0.3 | 250-600 | 4000 | NO | |
| 鋁合金 | 0.1-0.3 | 250-600 | 4000 | NO | |
| 鈦合金鎳合金 | - | - | - | - | - |
※請根據工件形狀、夾持狀態、工具突出長度、切入量調整加工條件
刀片本體參數
| 圖片 | 型號 | 刀片A尺寸(mm) | 涂層 | 角數 | 包裝 |
|---|---|---|---|---|---|
 |
A52GNR-0.5R | 15 |
NK1010 NK2020 AC16N 可選 |
2 | 12pcs/盒 |
| A52GNR-1R | 14.4 | ||||
| A52GNR-1.5R | 13.9 | ||||
| A52GNR-2R | 13.3 | ||||
| A52GNR-2.5R | 12.8 | ||||
| A52GNR-3R | 12.2 | ||||
| A52GNR-3.5R | 11.7 | ||||
| A52GNR-4R | 11.1 | ||||
| A52GNR-4.5R | 10.5 | ||||
| A52GNR-5R | 10 | ||||
 |
ADEW19T3-5R | 13.2 |
NK1010 NK2020 AC16N 可選 |
2 | 12pcs/盒 |
| ADEW19T3-6R | 12 | ||||
| ADEW19T3-7R | 11 | ||||
| ADEW19T3-8R | 9.8 | ||||
| ADEW19T3-9R | 8.7 | ||||
| ADEW19T3-10R | 7.7 |
