| 特點 |
|
| 用途 |
|
單位：mm

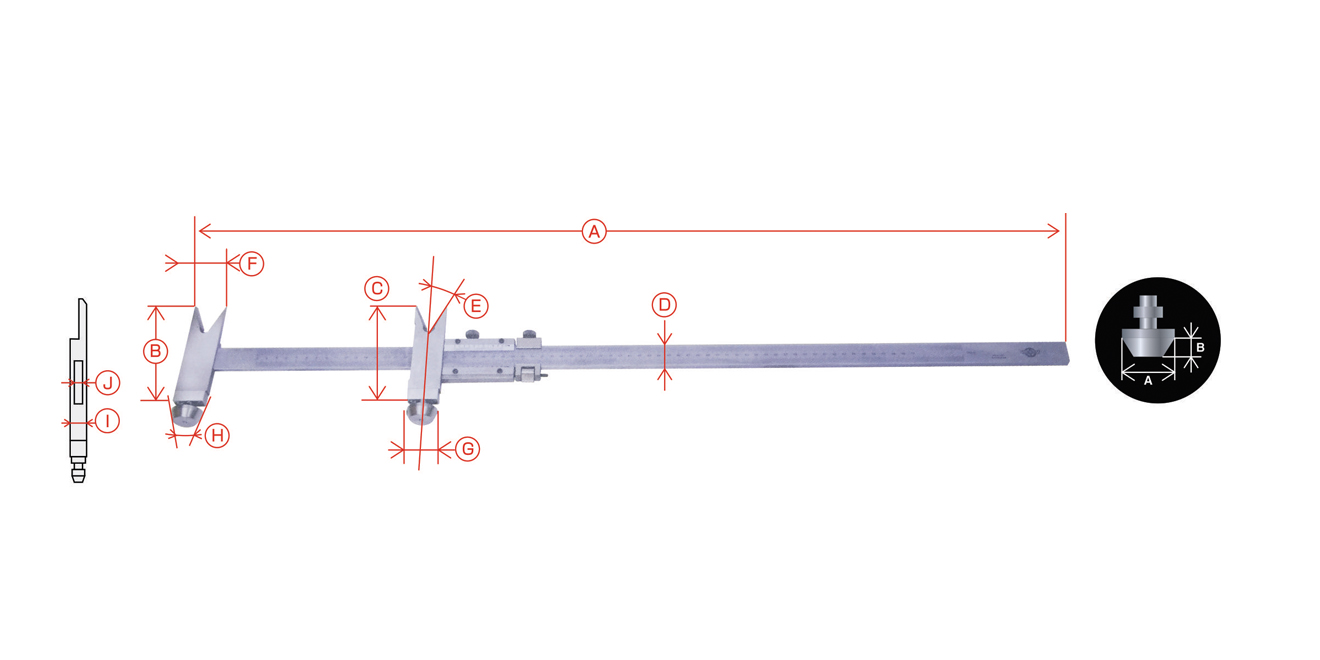

| 型號 | 測定范圍 | 最小讀值 | 誤差 | A | B | C | D | E | F | G | H | I | J |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FCM30 | 33~300 | 0.02 | ±0.04 | 500 | 135.5 | 115 | 25 | 23° | 32 | φ8、φ14、φ20、φ30 | 46° | 12 | 6 |
| FCM70 | 33~700 | ±0.06 | 900 | 135.5 | 115 | 25 | 23° | 32 | 46° | 12 | 6 |
測頭一覽表
| 測頭 | 槽的尺寸 |
環號數 （粗體字的環號數中心直徑是100mm以上） |
|
|---|---|---|---|
| 寬度 | 深度 | ||
|
NO.1 8(A) X 4(B) |
7.14 | 5.56 | R11 |
| 8.74 | 6.35 | R12~20、22、25、29、33、36、40、43、48、52、56、59、64、68、72、76、80 | |
|
NO.2 14(A) X 6(B) |
11.91 | 7.92 | R21、23、24、26、27、30、31、34、35、37、39、41、44、45、49、53、57、61、65、69、82、84、92、99 |
| 11.91 | 7.92 | ||
| 13.49 | 9.52 | R28、32、46、73、85 | |
| 15.09 | 11.13 | R81 | |
| 16.69 | 11.13 | R38、50、54、62、66、77、86、87 | |
|
NO.3 20(A) X 7.5(B) |
19.84 | 12.70 | R42、47、70、74、88、89、93、94、95 |
| 23.01 | 14.27 | R51、58、90、96、97、98 | |
|
NO.4 30(A) X 7.5(B) |
26.97 | 15.88 | R63、78 |
| 30.18 | 17.48 | R55、67、71、100 | |
| 33.32 | 17.48 | R60、75、91、101、102、103 | |
| 36.54 | 20.62 | R79、104、105 | |
